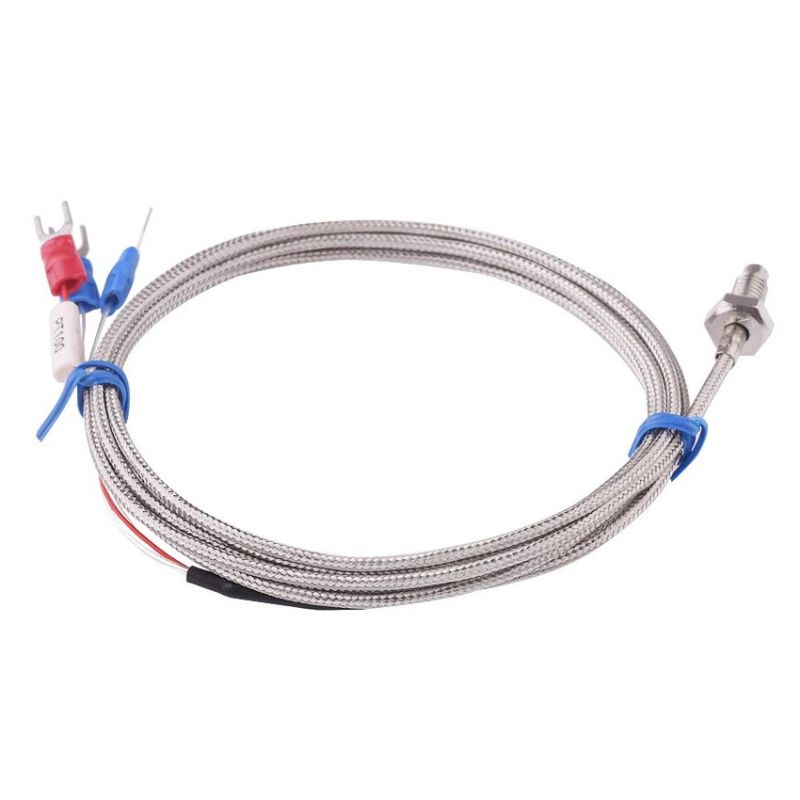

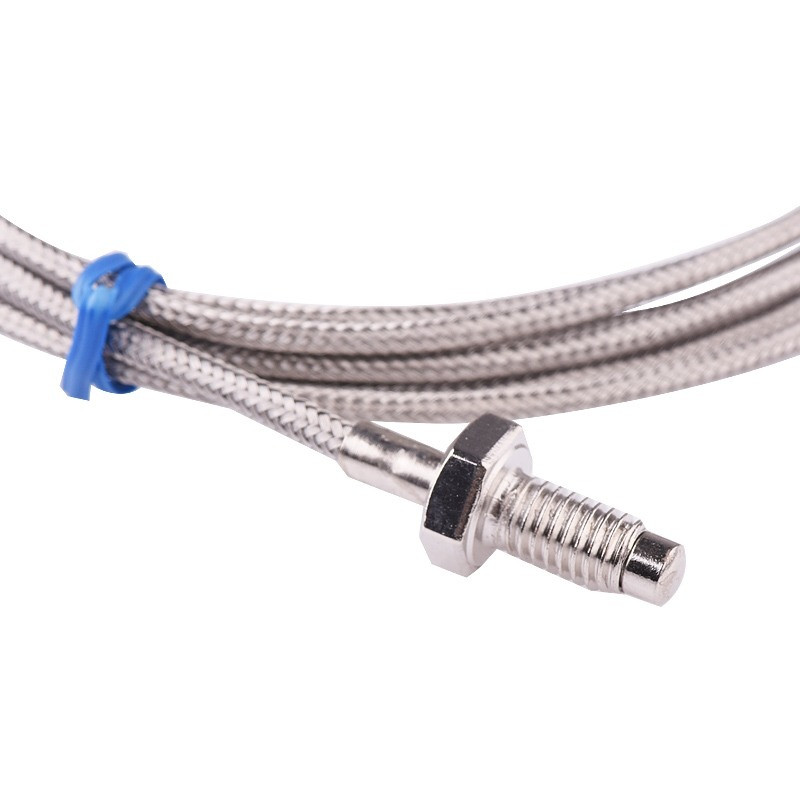

Термопара PT100 M6 для 3D принтера, 3 pin, 1м

Термопара PT100 - простейшая форма термопары. Она состоит из двух частей проводов термопары, соединенных вместе со сварным швом. Поскольку борт проводов открыт, существует несколько ограничений применения.

Бисерную проволочную термопару нельзя использовать с жидкостями, которые могут корродировать или окислять сплав термопары. Металлические поверхности также могут быть проблематичными. Часто металлические поверхности, особенно трубы, используются для заземления электрических систем. Непрямое подключение к электрической системе может повлиять на измерение термопары. В общем, бисерные проволочные термопары являются хорошим выбором для измерения температуры газа. Поскольку они могут быть сделаны очень маленькими, они также обеспечивают очень быстрое время отклика.

Как работает термопара?

Когда два провода, состоящие из разнородных металлов, соединены с обоих концов и один из концов нагревается, в термоэлектрическом контуре протекает непрерывный ток. Если эта цепь разрушена в центре, напряжение сети разомкнутой цепи (напряжение Зеебека) зависимо от градуса перехода и состава двух металлов. Это означает, что, когда соединение термопары PT100 нагревается или охлаждается, создается напряжение, которое может быть скоррелировано обратно к температуре.

Какие бывают типы пар

Представляются различные комбинации термопар с калибровками. Наиболее распространенными являются термопары «Base Metal», известные как типы N, T, E, J и K. Существуют также высокотемпературные калибровки, известные как термопары Noble Metal - типы R, S, C и GB.

Стоит отметить, что калибровки термопары определяют диапазоны температуры. Однако максимальные диапазоны такого определения ограничиваются диаметрами самих проводов. То есть очень тонкая термопара может не достигать полного диапазона температур.

Термопары типа K звестны как термопары общего назначения из-за низкой стоимости и температурного диапазона.

Как выбрать тип термопары?

Поскольку термопара измеряет в широких температурных диапазонах и может быть относительно прочной, термопары очень часто используются в промышленности.

При выборе термопары используются следующие критерии:
- температурный диапазон;
- химическая стойкость термопары или материала оболочки;
- абразивная и вибростойкость;
- определение времени отклика.

Время основного отклика пары зависит от прямого типа и его плотности материала. Обычное стабильное напряжение по плотности составляет 63%. Кроме этого, для того, чтобы ступенчатым способом измерить значения шага, при 100% определении потребуются 5 переменных времени. Типы термопар, которые имеют разомкнутый тип соединения откликаются намного быстрее сомкнутого типа. Ещё один показатель является диаметр самого зонта. Чем он меньше, тем отклик больше, однако это может сказаться на температуре измерения конкретного участка.

Как узнать, какой тип соединения выбрать?

Продукция доступна в 3 различных типах исполнения.

Он может быть:
- заземлённой;
- открытой;
- наземной.

На незаземлённых видах термопар зонды крепятся на кончиках соединительных приводов физическим методом. Фиксация производится на внутренней стенке зонда. Это позволяет хорошо переносить тепло снаружи из самого зонда в термопару. Незаземлённый тип термопар позволяет отсоединятся от зонда. При этом время отклика намного ниже чем у заземлённой пары. Однако в нём присутствует намного больше электрической изоляции.

Термопара в открытом слое выступает из наконечника оболочки и подвергается воздействию окружающей среды. Этот тип обеспечивает лучшее время отклика, но ограниченное использование в некоррозионных и негерметичных приложениях.

Заземленный переход рекомендуется для измерения статических или протекающих агрессивных газов и жидкостей и для приложений высокого давления. Соединение заземленной термопары приваривается к защитной оболочке, что обеспечивает более быстрый отклик, чем тип незаземленного соединения.

Неотложное соединение рекомендуется для измерений в агрессивных средах, где желательно иметь термопару, электронно изолированную от оболочки и защищенную оболочкой. Термопара сварной проволоки физически изолирована от оболочки термопары порошком MgO (мягкая).

Для измерения статических или протекающих неагрессивных газовых температур рекомендуется использовать открытое соединение, где требуется быстрое время отклика. Соединение выходит за пределы защитной металлической оболочки, чтобы обеспечить точную быструю реакцию. Изоляция оболочки герметизирована, когда соединение расширяется, чтобы предотвратить проникновение влаги или газа, что может вызвать ошибки.
