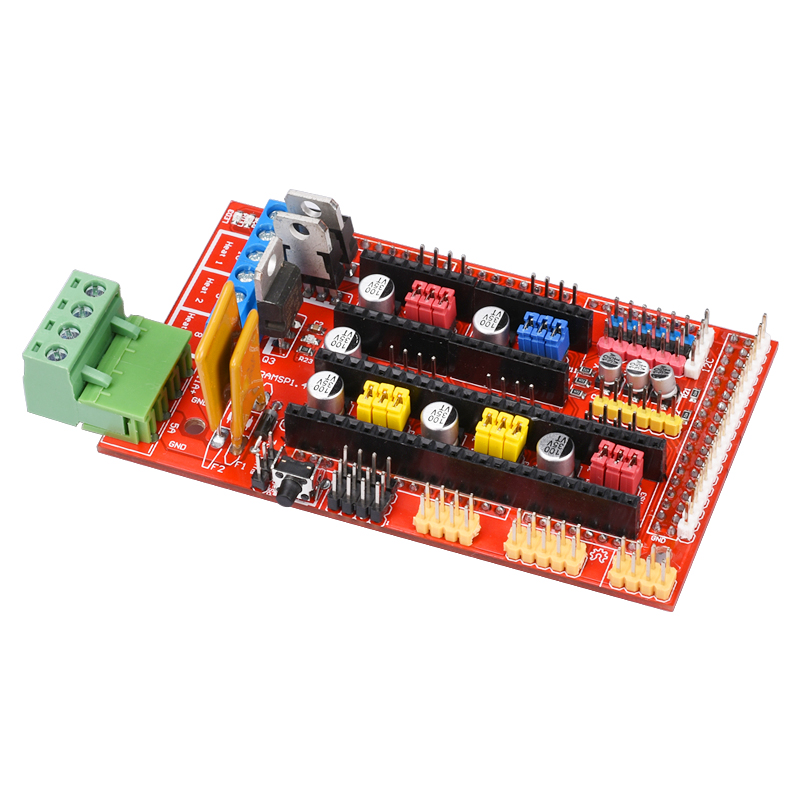

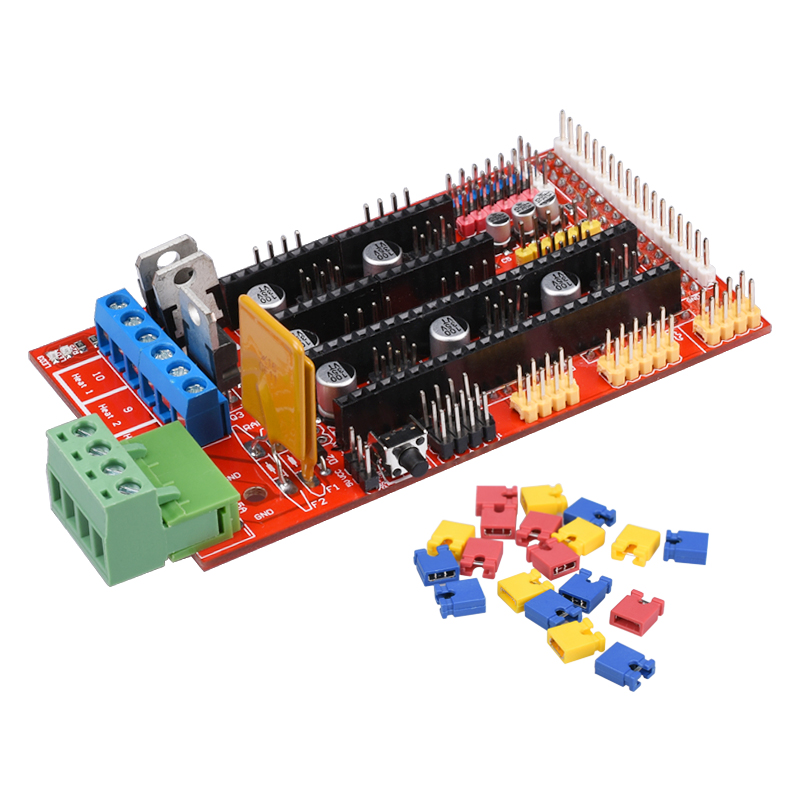

Материнская плата управления для 3D принтера RAMPS 1.4, разноцветная

RAMPS 1.4 - это самый распространенный шилд или интерфейсная надстройка на материнских платах для 3D-принтеров. Современные технологии печати и микроконтроллеры устройства дают возможность точно и быстро обрабатывать сигналы и подавать их на драйверы для качественного изготовления деталей в соответствии с требования файла конфигурации.

Технология RAMPS расширяет функции и возможности материнских плат ArduinoMega, необходимые для качественной работы 3D-принтера. Простота использования, низкая стоимость, достаточное пространство для коммутации разнообразного оборудования — это основные преимущества технологии. Дополнительно стоит отметить надёжность, которая сохраняется даже при высоких нагрузках. Для большей безопасности на платах стандарта RAMPS 1.4 предусмотрена возможность подключения линии заземления.

Эта технология создания интерфейсов стала лучшей разработкой испанской компании RepRap. Платы тысячами экземплярами разошлись по всему миру уже в первые месяцы продаж.

Для производства надежного продукта необходимо выбирать только самые качественные компоненты, чтобы гарантировать стабильность работы материнской платы, а значит и всего принтера. Плата RAMPS 1.4 считается отличным решением как для начинающего пользователя принтером, так и профессионалов.

Об устройстве

PCB включает в себя транзисторы MOSFET Toshiba TK72E12N1 с высокой производительностью и запасом мощности. Транзисторы отличаются минимальным уровнем сопротивления и помех, поэтому если печатное оборудование работает с напряжением 120 В и токе 178 А, температура не будет превышать 45 градусов. Это позволяет не использовать дополнительное охлаждение, которое также стоит денег и расширяет требования к ресурсам электрической сети. Оригинальные коннекторы molex выдерживают ток 15A, поэтому они не плавятся на предельных нагрузках.

Наиболее важным изменением конструкции RAMPS являются защитные диоды, непосредственно интегрированные в печатную плату. Также на базе платы присутствует автоматическая защита от короткого замыкания, перегрузок и перегрева.

Базовые особенности технологии:
• коннектор к ArduinoMega 2560;
• совместим с драйверами Pololu A4988 / DRV8825 для шагового двигателя. Вы можете подключить до 5 шаговых приводов;

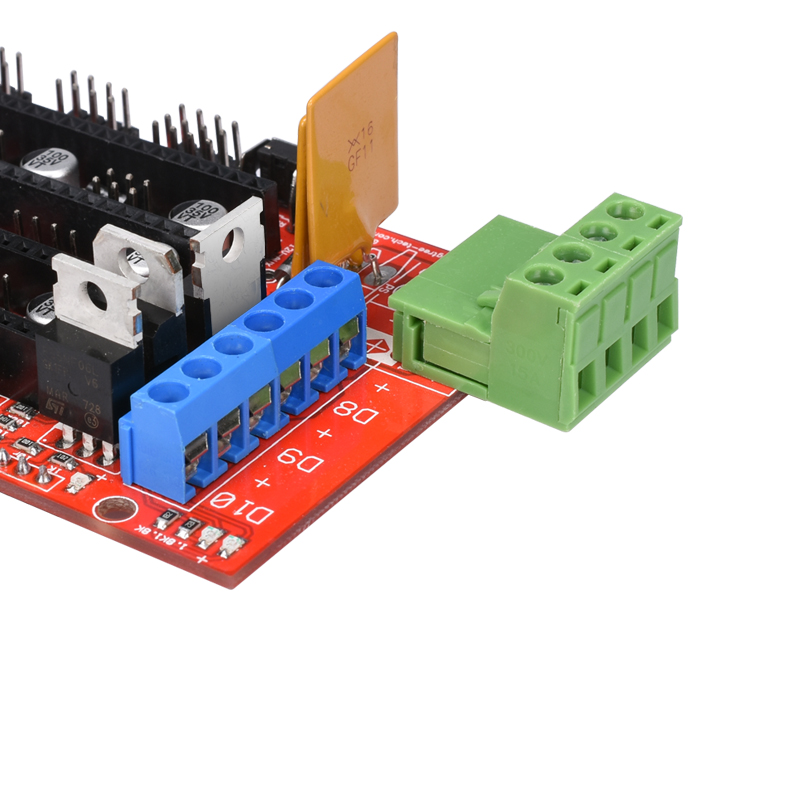

• мощные разъемы Molex, рассчитанные на ток 15 ампер;
• три выхода мощности ба базе оригинальных транзисторов MOSFETS Toshiba;
• все выходы питания защищены специальными диодами;
• база позволяет использовать двойной экструдер;
• плата защищена самовосстанавливаемым предохранителем на 5А;
• автономная схема 11А, защищенная другим переустанавливаемым предохранителем;
• активные пины для подключения дополнительного оборудования;
• выход i2c и SPI;
• возможность подключения ЖК-дисплея;
• доступный выход для дополнительных подключений и сервоприводов;
• вы можете подключить 2-х шаговых двигателя для управления Z осью;
• индикационные светодиоды;
• все ПХД тестируются перед отправкой.

После того, как RAMPS 1.4 SB подключен к ArduinoMega 2560, а шаговые драйверы правильно подключены, будет необходимо подключить остальные компоненты. Убедитесь, что вы подключили их по схеме. К этому нужно отнестись ответственно, так как нарушения в подключении устройства приведут к некорректной работе плате или ее выходу из строя.

Подключите термисторный экструдер и экструдер с горячим контуром. У них нет положительной или отрицательной полярности, поэтому вы можете подключить их в любом положении. Далее запустите устройство и разогрейте его в тестовом режиме. Плата должна передавать все необходимые сигналы и обеспечивать установленный мост в работе двигателей и драйверов на принтере. В случае перебоев в работе убедитесь, что все компоненты принтера были подключены корректно.
