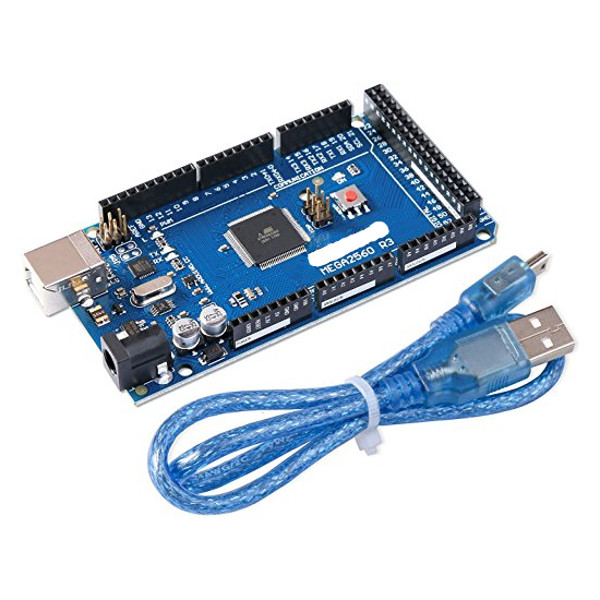

Плата Mega 2560 R3 с USB кабелем (китайская версия)

Плата Mega 2560 R3 с USB кабелем (китайская версия) является популярной репликой хорошо зарекомендовавшей себя оригинальной разработки Arduino Mega2560. Китайский производитель с высокой точностью скопировать все элементы конструкции, поэтому реплика полностью совместима со всеми другими платами и расширениями Arduino. При этом копия имеет намного более приятную стоимость.

Плата Mega 2560 R3 произведена на базе прогрессивного чипа ATmega2560, который, если сравнивать с CH340, отличается отличной скоростью обработки данных и стабильностью. Благодаря этому чипу у разработчика не будет сложностей с поиском и установкой драйверов, так как они уже прошиты производителем.

Основные преимущества платы:

• стабильная работа;
• высокая гибкость при проектировании;
• большой набор портов для коммуникации;
• три способа подключения питания;
• поставляется в комплекте с USB кабелем;
• доступная стоимость.

Микрокомпьютер имеет компактные размеры, что позволяет создавать на его базе малогабаритные устройства или внедрять в оборудование с ограниченным пространством.

Зачем нужна плата Mega 2560 R3

Китайская реплика функционально и аппаратно полностью соответствует открытой платформе Arduino. Сегодня в открытом доступе находятся обширные коллекции библиотек и программ различного предназначения. Это позволяет на базе платы разрабатывать и собирать разнообразные функциональные электронные устройства. Микрокомпьютер будет интересен программистам, дизайнерам, инженерам и просто изобретательным людям, которые хотят разрабатывать электронику своими руками. О многом говорит тот факт, что платы и расширения Arduino закупают многие университеты и школы для обучения и экспериментов.

Плату можно использовать для создания практически любого оборудования, которое будет управляться по запрограммированному алгоритму с возможностью получения исполнительной реакции на внешние сигналы. Плата Mega 2560 R3 активно используется для создания станков и промышленного оборудования с ЧПУ. С ее помощью можно создать автоматизированную систему управления для дисплеев и шаговых двигателей, светомузыку, умное освещение и многое другое. У разработчиков имеется обширный опыт производства на базе этой платы 3D-принтеров бытового и промышленного уровня.

Подача питания и безопасность

В процессе разработки электроники на базе Ардуино могут использоваться разные варианты подачи энергии. В этом отношении плата является настоящим универсальным решением. Устройство можно запитать следующими способами:

• USB-интерфейс;
• AC/DC (2,1 мм разъем);
• аккумулятор (подключается к отдельным пинам).

Внешние источники могут подавать питание в диапазоне от 6 до 20В, но разработчикам нужно учесть, что при снижении напряжения ниже 7В может наблюдаться существенная нестабильность в работе устройства. Также стоит ограничить верхнюю планку напряжения от источника питания. При продолжительной подаче более 12В наблюдается перегрев контроллера, что со временем приведет к его выходу из строя. Соответственно, рекомендуемый диапазон напряжения внешних источников питания составляет 7-12В.

Конструкция платы предусматривает внедрение самовосстанавливающегося автоматического предохранителя. Этот элемент защищает USB-порты компьютера от перегрузки по напряжению и короткого замыкания. Если ток через USB-интерфейс будет превышать 500 мА, то предохранитель автоматически разорвет соединение. В рабочее состояние плата вернется сразу после того, когда причина короткого замыкания или перегрузки не будут ликвидированы. Некоторым людям наличие таких предохранителей может показаться неоправданным, так как большинство компьютеров имеют собственную систему защиты от перегрузок. Но практика показывает, что всегда лучше иметь дублированную систему безопасности, особенно когда экспериментируешь с электроникой.

Возможность автоматического программного сброса

В реплике Mega 2560, как и в оригинальной плате Arduino, реализована возможность загрузки нового программного кода без необходимости физического нажатия кнопки сброса на плате. Это очень удобно, так как часто создается оборудование с ограниченным доступом. Благодаря этой функции разработчик, находясь за компьютером, может проводить сброс с помощью программного обеспечения. Чтобы выполнить сброс прошлой программы и загрузку нового кода, достаточно нажать кнопку Upload в программной среде. Эта простая функция открыла возможность разрабатывать компактное оборудование, корпус которого не будет предусматривать регулярный допуск.
