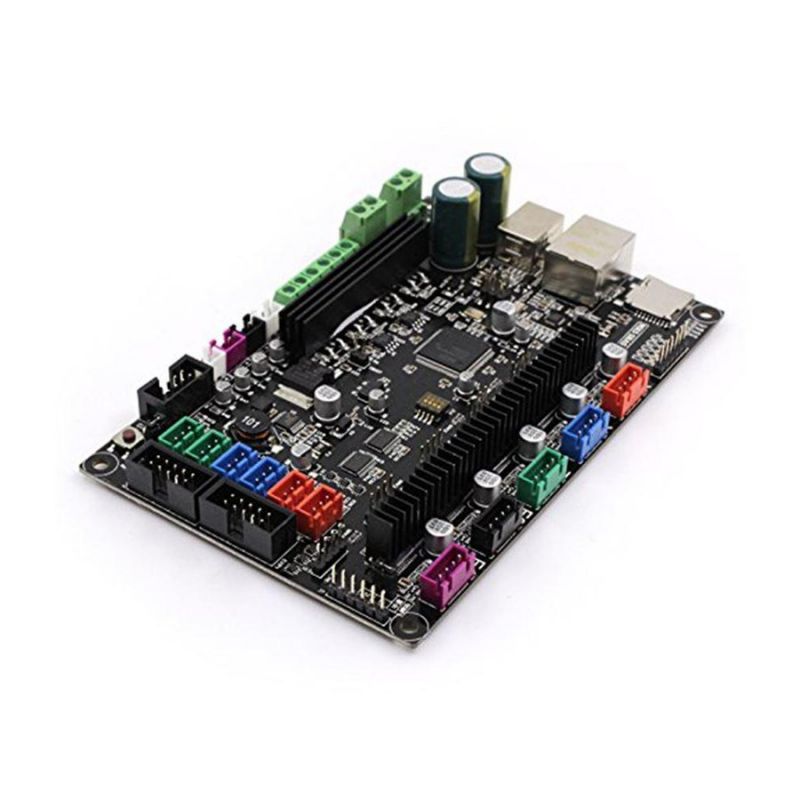

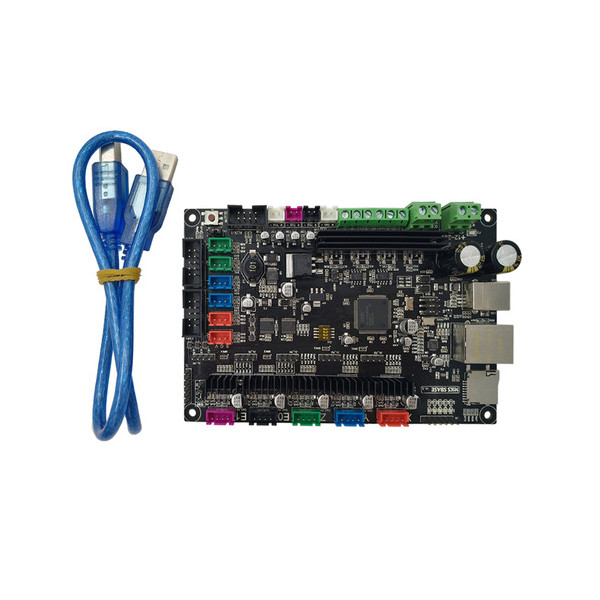

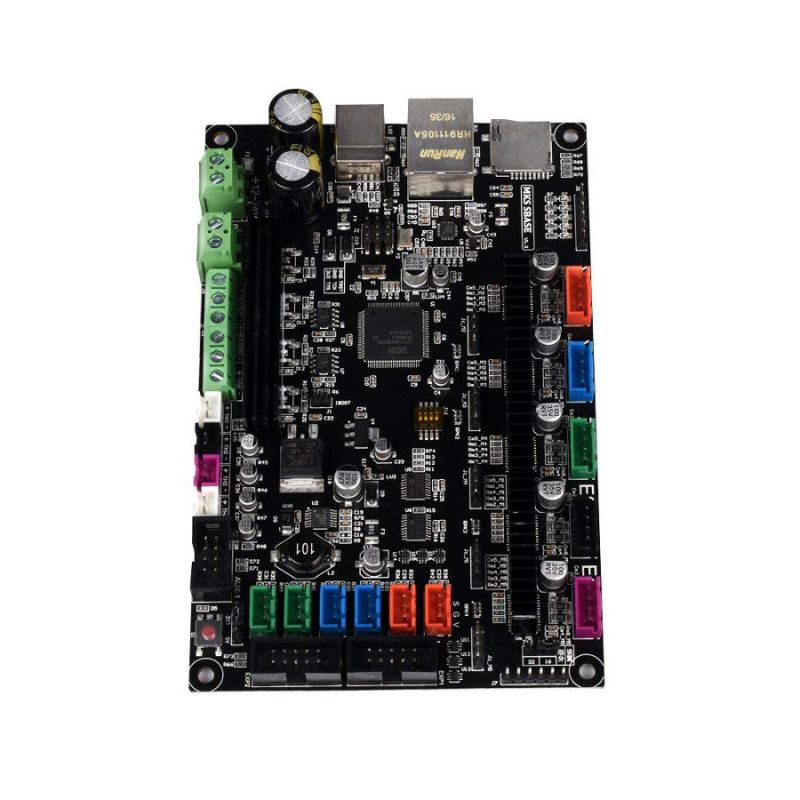

Материнская плата управления для 3D принтера MKS SBASE V 1.3, совместима с прошивкой Smoothieware

Материнская плата MKS SBASE V 1.3 разработана для контроля над функциональными узлами 3D печатного устройства. Устройство работает на базе высокопроизводительного и стабильного 32-битного контроллера ARM Cortex-M3. При необходимости, разработчик может использовать другие шаговые драйвера. Возможности платы MKS SBASE 1.3 позволяют одновременно использовать два экструдера. Плата управления позволяет запитывать оборудование от источника 12 и 24 В. Изделие полностью совместимо с прошивкой Smoothieware, которая имеет открытый исходный код.

Плата является третьей генерацией базовой версии от производителя Makerbase. В новой версии решена проблема с недостаточным охлаждением. Теперь на плате присутствуют два алюминиевых радиатора, которые эффективно отводят тепло от драйверов и других активно нагревающихся элементов. Также в плате было увеличено количество активных контактов, что делает масштабирование принтера простой задачей.

В плату интегрированы драйверы DRV8825 для точного управления микрошагами двигателя. Встроенный драйвер поддерживается 1/32 микрошаг без значительного нагрева. Плата MKS SBASE 1.3 снабжена резисторами для точной ручной настройки напряжения, которое будет подаваться на шаговый двигатель.
