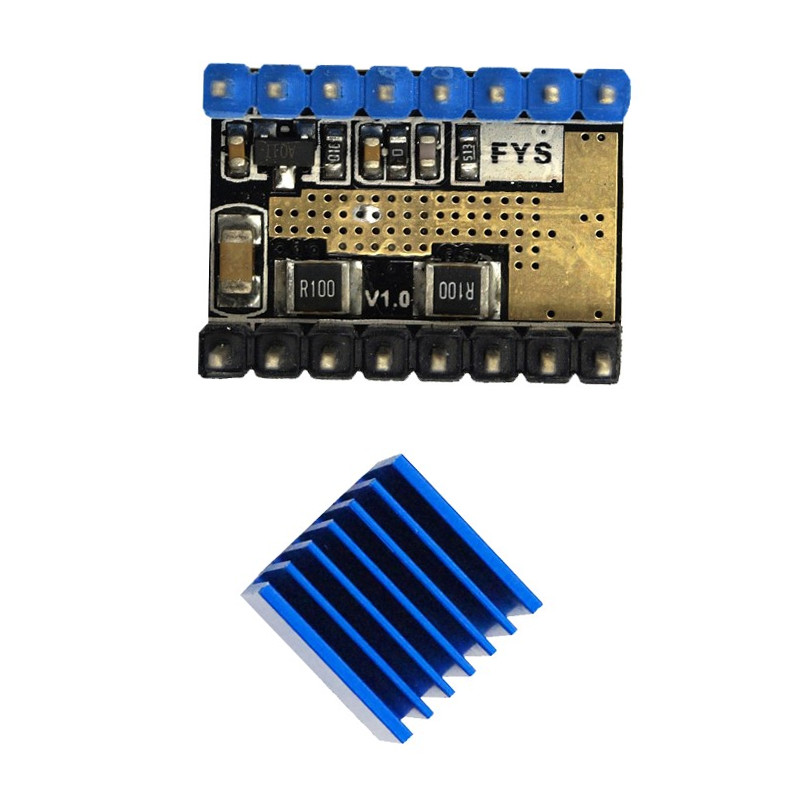

Драйвер LV8729 для шаговых двигателей, с радиатором, очень тихий, поддержка 6V-36V

Драйвер для шаговых двигателей LV8729 используются в конструкции 3D-принтеров на базе RAMPS 1.4 и совместимых аналогов. Устройство отличается низким уровнем нагрева и минимальным шумом в процессе работы. Рекомендуется использовать оригинальный драйвер IC на материнской плате Loch, а не пользоваться сомнительными дешевыми аналогами. В результате использования некачественных комплектующих материнская плата принтера может быть критически повреждена.

Совет. Этот драйвер используется только в области 3D-печати, поэтому для других технических целей его использовать не рекомендуется. Опытные разработчики могут использовать драйвер для создания станков с ЧПУ и шаговыми двигателями, но нужно предварительно ознакомиться с технической документацией. Неправильное использование может привести к серьёзным поломкам всего оборудование. Драйвер изначально разрабатывался как унифицированное средство для коррекции микрошагов шаговых двигателей 3D-принтеров.

Инструкция по использованию

Модуль драйвера LV8729 предназначен для интеграции в материнские платы Lecture, для чего предусмотрены специальные разъемы подключения без пайки. Изделие обеспечивает плавный индукционный ход шагового двигателя, а значит печатного блока в целом. Отличительной особенностью данной модели является наличие пассивной системы шумоподавления. В отличие от многих других моделей, именно этот драйвер работает действительно тихо.

Второе важное преимущество модели заключается в том, что сам драйвер имеет встроенный высокий медный радиатор. Так как оборудование при продолжительной работе нагревается, блок от перегрузок может сломаться. Избежать подобных проблем помогает радиатор из очищенного медного сплава, который является отличным проводником тепла.

Штыри драйвера 8729 синего цвета с одной стороны и черный с другой стороны, что соответствует цвету гнезда на материнской плате Loco. Это инженерное решение позволяет избежать ошибок при монтаже драйвера. Радиатор полностью покрывает всю площадь драйвера. Для удобства сборки печатного оборудования он имеет мобильный форм-фактор и фиксируется к схеме при помощи нескольких болтов. С обратной стороны располагаются парные штыри для подключения схемы к основному модулю.

После интеграции драйвера необходимо внести в файл конфигурации соответствующие изменения. Актуальные и проверенные прошивки всегда доступны в интернете. На современных моделях принтеров это не займёт много времени, так как сам драйвер имеет необходимый код для идентификации и загрузки в системе. После его подключения можно сразу приступать к работе.

Особенности

В режиме микрошага 1/64 или 1/128 вы можете получить более тихий эффект. Рабочее напряжение может варьироваться в пределах: 6 В - 36 В. Оптимальным показателем напряжения является отметка 12 В. Максимальный ток равен 1,5 А, по умолчанию 0,8 А. Диапазон настройки микрошагов привода составляет: 1, 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128. Для повышения теплоотдачи необходимо добавить теплоотвод. Если драйвер будет продолжительное время работать в сложных режимах, то рекомендуется оснастить принтер активной системой охлаждения.

Если не использовать дополнительных кулеров в системе, платы могут быть подвергнуты критическому скачку температуры. Площадь встроенного радиатора не рассчитана на предельные температурные режимы, которые могут формироваться в результате нагрева всех блоков электронной схемы. Поэтому следует внимательно относиться к подбору комплектующих, и выбирать только лучшие детали с запасом ресурса эксплуатационных характеристик. Их вы можете выгодно приобрести в нашем каталоге.

Таблица настроек подраздела

Перемычки подсистемы материнской платы - это M1, M2 и M3 слева направо. Крышка перемычки вставлена в положение «Высокий», а колпачок перемычки снимается как «Низкий». Конкретные настройки следующие: после долгого теста лучше всего использовать 1/64 микрошаг привода.

При регулировке потенциометра необходимо настроить его с небольшой амплитудой. После измерения мультиметром, отрегулируйте его снова, чтобы избежать повреждения привода, если ток оказался слишком велик. Регулировка по часовой стрелке увеличивает напряжение, регулировка против часовой стрелки уменьшает.

Расширенные советы по охлаждению LV8729

Драйвер LV8729 построен на базе четырехслойной печатной платы для рассеивания тепла. Кроме того, на электронных компонентах устройства находится эффективный медный радиатор. Поэтому проблему перегрева драйвера нельзя считать критической. Дополнительные кулеры стоит устанавливать, если оборудование будет продолжительное время работать с максимальной детализацией.
