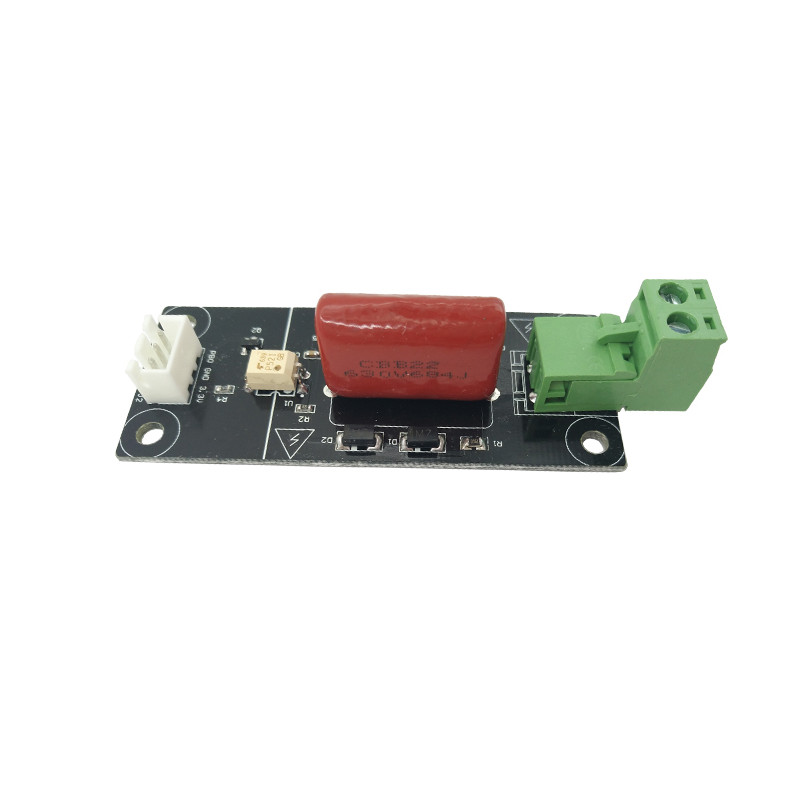

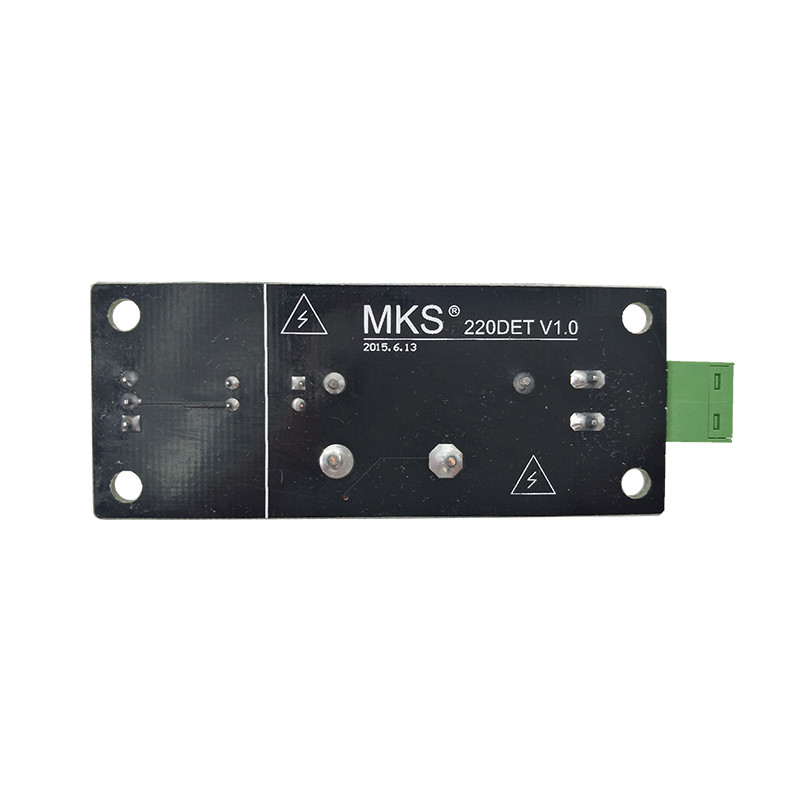

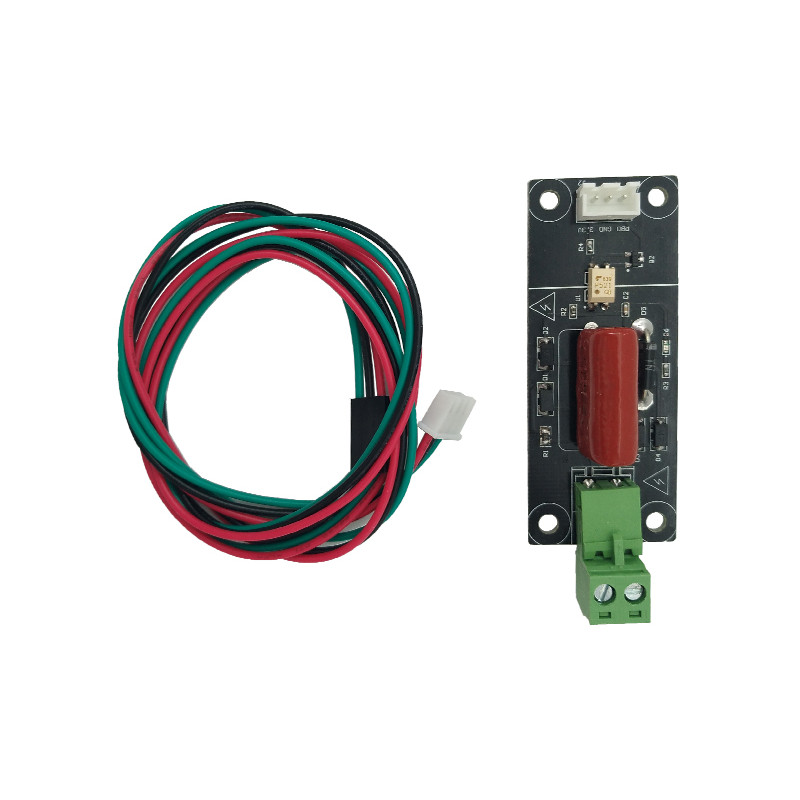

Детектор отсутствия питания MKS 220DET V1.0

Модуль MKS DET для 3D-принтеров является автоматизированным детектором отсутствия подачи питания. Расширение не является обязательным конструкционным компонентом принтера, но оно помогает избавиться от многих нежелательных последствий отключения электроэнергии, что часто случается в самый неподходящий момент.

В чем идея работы такого датчика? Если питания пропадает в сети 220 В, то на выходе блока питания, преобразующего переменное напряжение 220 В в постоянное напряжение 12 В, еще какое-то время будет подаваться питание. Этого времени вполне хватит, чтобы корректно остановить печать.

В процессе работы модуль MKS DET постоянно контролирует состояние напряжения в сети. Соответственно, он подключается к блоку питания до трансформатора. Такая схема подключения подразумевает наличие высокого напряжения 220 В на входе в модуль. Поэтому при монтаже детектора нужно соблюдать меры предосторожности, чтобы напряжение не поразило оператора и другое оборудование.

В случае аварийного отключения питания, модуль MKS DET корректно прерывает печать, не повреждая модель. При этом материнская плата сохраняет в памяти текущие параметры печати. После возобновления подачи питания, нужно перезапустить принтер, чтобы печать продолжилась с момента ее аварийного прекращения, что существенно экономит материал и время.
