Камера 5MP OV5647 для Raspberry PI 2 и PI 3

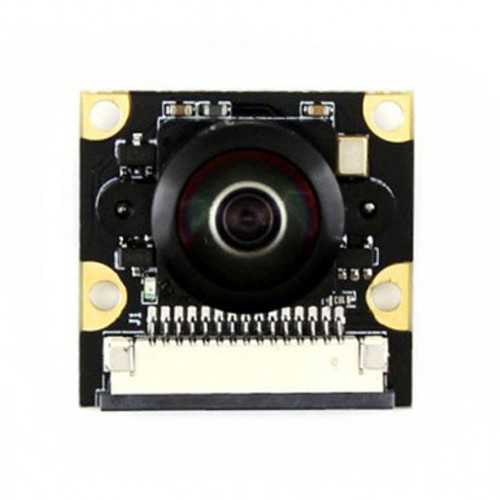

Сегодня на базе Raspberry Pi создается большое количество интересных и полезных устройств. Если ваш будущий проект должен будет снимать видео или фотографии, то не обойтись без совместимой камеры. Оптимальным решением для реализации подобных задач является камера OV5647. Этот модуль полностью совместим с платформами Raspberry PI 2 и PI 3. К основным характеристикам оборудования можно отнести:

- матрица 5 МПикселей;
- разрешение фотографии 2592 x 1944 пиксель;
- качество записи видео 1080 p при 30 fps;
- подключение через CSI интерфейс.

Камера OV5647 Raspberry получила возможность подключения до двух светодиодов, что позволяет создавать устройства с функцией ночного видения. Также предусмотрена возможность подключения внешней вспышки. Модуль комплектуется защитным колпачком для объектива.

Преимущества камеры для Raspberry Pi

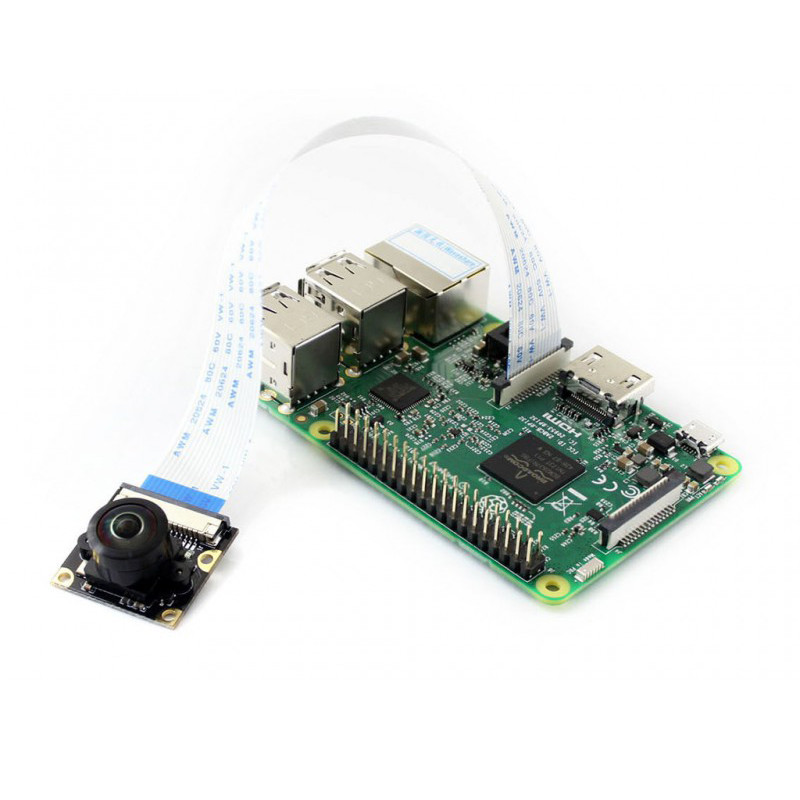

Камера OV5647 подключается к основной плате с помощью CSI разъема. Такое решение позволяет снизить нагрузку на процессор, по сравнению с внешними камерами. Кроме того, создается эффект экономии USB-портов, дефицит которых наблюдается достаточно часто.

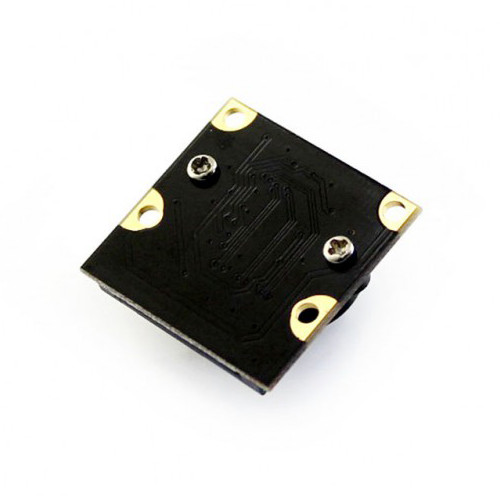

Камера OV5647 Raspberry PI имеет достаточно длинный гибкий шлейф подключения и четыре крепления под винты, что открывает широкие возможности в компоновке устройства. При этом модуль имеет габариты 25мм x 24мм x 6мм, а значит с ее помощью можно создавать компактное оборудование. Это важная характеристика, так как камеры часто используются для конструирования незаметных устройств для скрытого наблюдения.

Особенности подключения

Камера OV5647 Raspberry успешно прошла тестирование на совместимость со всеми платформами "малинки", поэтому в процессе ее установки проблем не возникает. Поэтапно ее подключение выглядит следующим образом:

- Сначала нужно отключить плату Raspberry от питания, что необходимо для безопасности.
- Потом нужно вставить в разъем CSI и зафиксировать зажимом контакты шлейфа.
- Теперь можно подключить монитор с помощью HDMI-интерфейса.
- Подключаем питание Raspberry Pi.
- После загрузки операционной системы нужно войти во вкладку Preferences, а потом в меню Raspberry Pi Configuration.
- В окне Interfaces нужно изменить статус камеры на Enabled, после чего на нее начнет подаваться питание.
