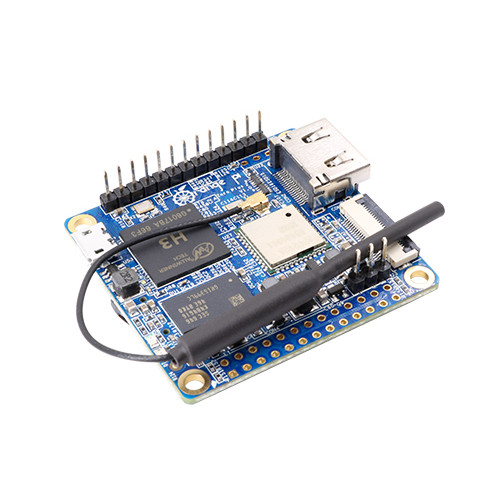

Микрокомпьютер Orange PI Zero Plus 2 H3

Orange Pi Zero Plus 2 — это улучшенная версия предыдущей модели Orange Pi Zero. В нее добавили флэш-модуль eMMC, HDMI, Bluetooth 4.2, изменили SoC, Wi-Fi чип так, как с предыдущим были проблемы, убрали порт Ethernet и распаянный USB.

Orange Pi Zero Plus 2 вышел в двух вариантах, на Allwinner H3 и Allwinner H5 с 4 ядрами ARM Cortex-A7 и, соответственно, A53. H3 имеет графический процессор (GPU) Mali-400MP2, а H5 — Mali450. Мы предлагаем Вам микрокомпьютер с процессором Allwinner H3.

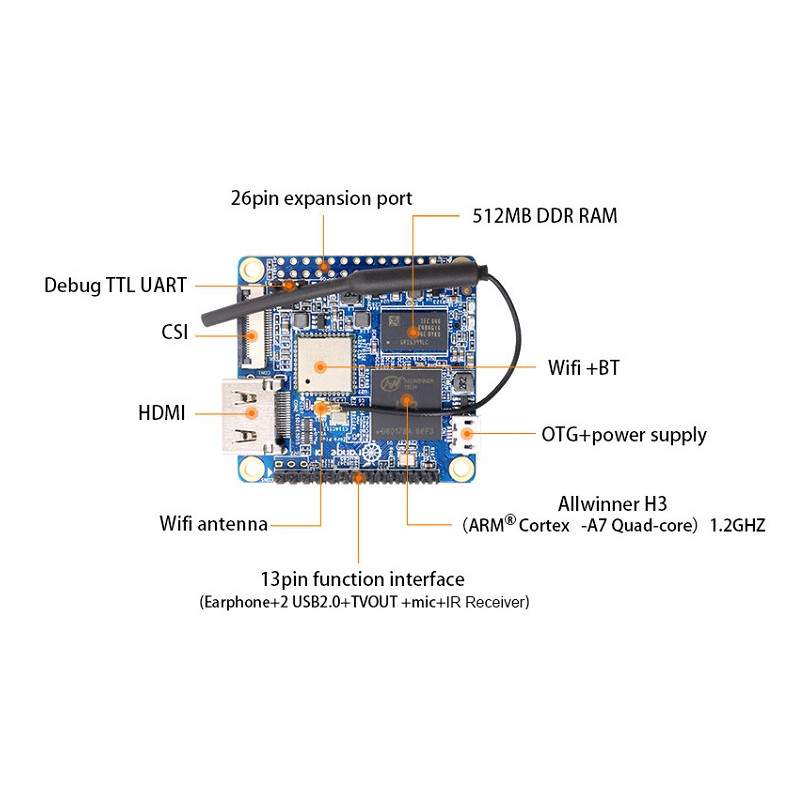

Компьютер несёт на борту 512 МБ оперативной памяти DDR3 SDRAM. Для хранения данных служит сменная карта microSD и флэш-модуль eMMC емкостью до 8 ГБ, есть адаптер Wi-Fi 802.11b/g/n и Bluetooth 4.2 с внешней антенной. На плате также есть порт microUSB 2.0 (OTG), через который подаётся питание. Видео выход HDMI дополнен разъемом для шлейфа камеры MIPI CSI. Есть GPIO на 26 выводов и дополнительный на 13 выводов, к которому можно подключать адаптер для монитора (TV), переходник на два дополнительных 2 x USB-порта, микрофон и наушники. Для облегчения работы с 13-пиновым интерфейсом есть плата расширения. Кроме ОС Android плата Orange Pi Zero Plus 2 совместима с дистрибутивами Debian, Ubuntu, ArchLinux, Armbian и Rasberry Pi.

Характеристики микрокомпьютера Orange Pi Zero Plus 2 H3

Модель  - Orange Pi Zero Plus 2 H3

Размеры - 48 x 46 мм

Вес - 36

Процессор - 4-ядерный Allwinner H3 Quad-core Cortex-A7 H.265/HEVC 4K 1.2-1.6 ГГц, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache

Графический процессор - Mali-400MP2 600 МГц поддерживает OpenGL ES 2.0 OpenCL 1x, DX9_3, OpenVG, 1080p45 H.264

Память (SDRAM) - 512 МБ DDR3

ПЗУ - microSD-Card до 64 ГБ, 8 ГБ eMMC

Onboard Storage - TF card (Max. 64GB) / eMMC 8 Gb Flash

Wi-Fi - AP6212, 802.11 b/g/n

Bluetooth - 4.0 LE (Ampak AP6212)

Видео выход - HDMI с поддержкой CEC, ТВ выход (вывод 9 из 13), CSI вход, поддерживает видео через плату расширения, занимает 13 пинов

Аудио вход - Микрофон (выводы 11 и 12 из 13), через плату расширения

Аудио выход - Выводы 7 и 8 из 13 (правы и, соответственно, левый)

USB - USB OTG и два USB 2.0 порта выводы 3, 4, 5 и 6

Прочее - ИК-порт (вывод 13 из 13)

Периферия - Шина расширения на 26 контактов: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM 13 выводов, 2 x USB, ИК, AUDIO(MIC, AV)

Кнопки – Питания

Низкоуровневая периферия - 26 пинов, совместимых с Raspberry Pi B+, GPIO (1x3), UART, земля

Индикаторы - Питания и состояния

Питание - 5В, 2А через разъём микро-USB (OTG)

ОС - Без ОС, возможна установка Android, Lubuntu, Ubuntu, Debian, Raspbian, Raspberry Pi Image
