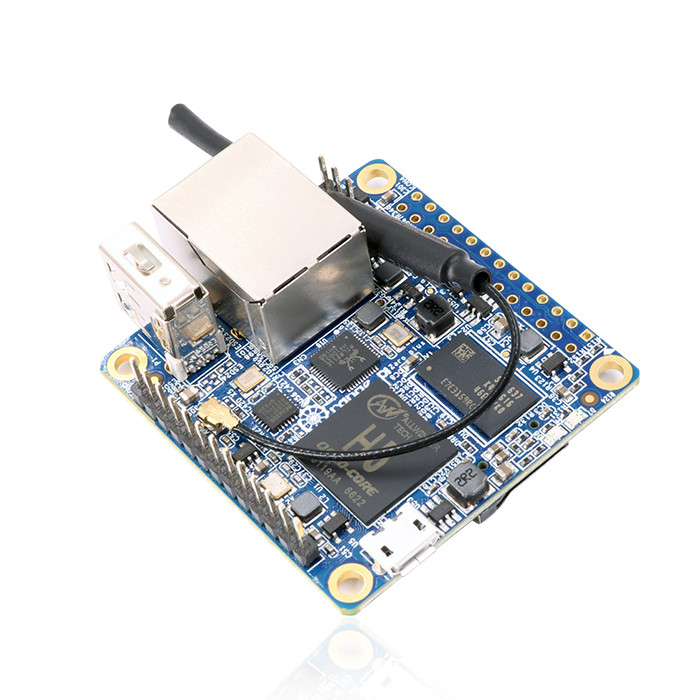

Микрокомпьютер Orange PI Zero Plus

Описание Orange Pi Zero Plus

Orange Pi Zero Plus — это промежуточная плата между Orange Pi Zero Plus 2 и Orange Pi Zero. На плате отсутствуют: флэш-модуль eMMC, HDMI, CSI шлейфа камеры и Bluetooth 4.2. Также поменяли SoC (System on Chip) с Allwinner H2+ на Allwinner H5, Wi-Fi чип и Ethernet чип на Gigabit Ethernet. Система на кристалле Allwinner H5 включает в себя: 64-битный процессор с четырьмя ядрами на ARM Cortex-A53 с тактовой частотой до 1.6 ГГц в Turbo режиме и графический процессор с четырьмя ядрами Mali-450 с тактовой частотой до 650 МГц.

Orange Pi Zero Plus несёт на борту 512 МБ оперативной памяти DDR3 SDRAM, а для хранения данных служит сменная карта microSD емкостью до 32 ГБ. Также есть встроенный адаптер Wi-Fi 802.11b/g/n с внешней антенной и Ethernet. На плате находится порт microUSB 2.0 (OTG). В наличии GPIO на 26 выводов и дополнительный на 13 выводов, к которому можно подключать адаптер для монитора (TV), переходник на два дополнительных USB-порта, микрофон и наушники. Для облегчения работы с 13-пиновым интерфейсом есть плата расширения.

Питание Orange Pi Zero Plus осуществляется от 5-вольтового адаптера через разъём micro-USB или пины питания (GPIO), также можно питать и через GPIO пины и PoE.

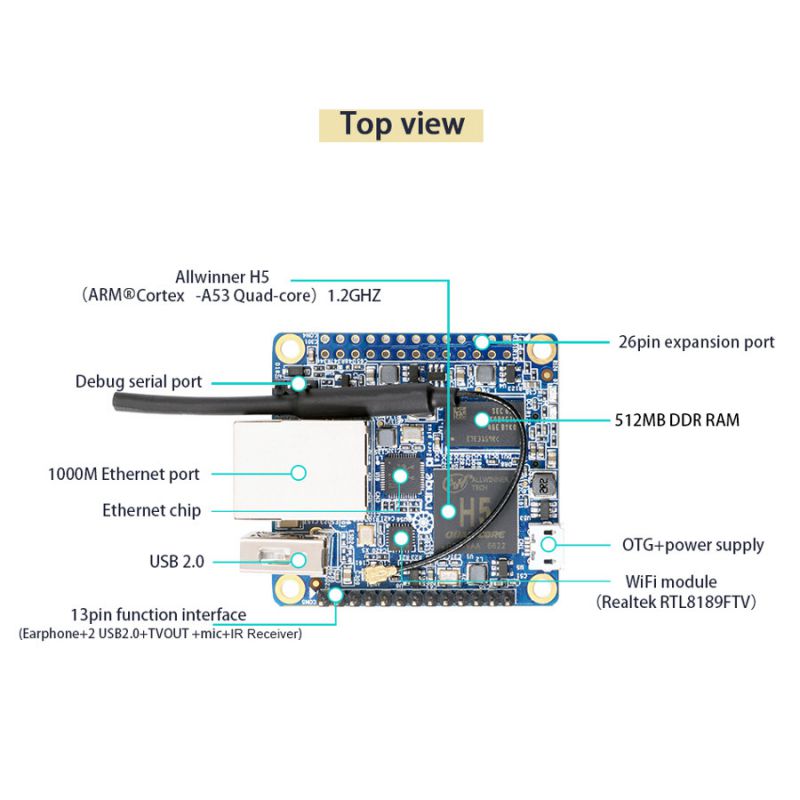

Технические характеристики Orange Pi Zero Plus

Система на кристалле (SoC) - Allwinner H5 (CPU + GPU)
Процессор - Четырёхъядерный 64-битный процессор ARM Cortex-A53 H.265/HEVC 4K 1.2-1.6 ГГц, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache
Графический процессор - Шестиядерный Mali-450, 650 МГц поддерживает OpenGL ES 2.0/1.1/1.0, OpenVG 1.1, EGL 40 GFlops , 3000Mpix/sec и 163Mtri/sec
ОЗУ - DDR3 512 Мб (используется совместно с GPU)

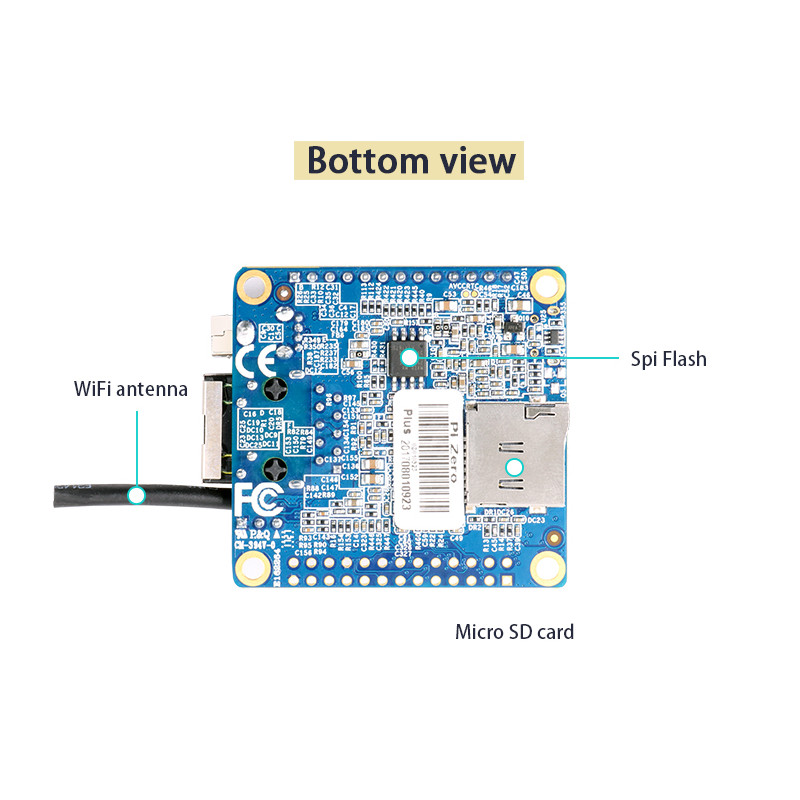

ПЗУ - microSD-Card до 32 ГБ, 2 МБ NOR Flash
Ethernet - Gigabit Ethernet 1000M/100M/10M RJ45, Power over Ethernet (PoE отключен по умолчанию)
Wi-Fi - Realtek RTL8189FTV, IEEE 802.11 b/g/n
Видео выход - ТВ выход (вывод 9 из 13)
Аудио вход - Микрофон (выводы 11 и 12 из 13)
Аудио выход - Выводы 7 и 8 из 13 (правы и, соответственно, левый)
USB - USB 2.0 PORT, USB OTG и два USB 2.0 порта выводы 3, 4, 5 и 6
ИК - ИК-порт (вывод 13 из 13)
Периферия - Шина расширения на 26 контактов: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM; 13 выводов: 2 x USB, ИК, AUDIO(MIC, AV); 3 контактный Debug UART и общий (GND RX TX)
Кнопка питания (включения) - SW602
Индикаторы - Питания и состояния
Питание - 5В 2А через разъём микро-USB (OTG), GPIO или PoE
Размеры - 48 x 46 мм
Вес - 26 г
ОС - Ubuntu, Android, Lubuntu, Debian, Raspbian
