Микрокомпьютер Orange PI Win Plus v 1.3

Описание

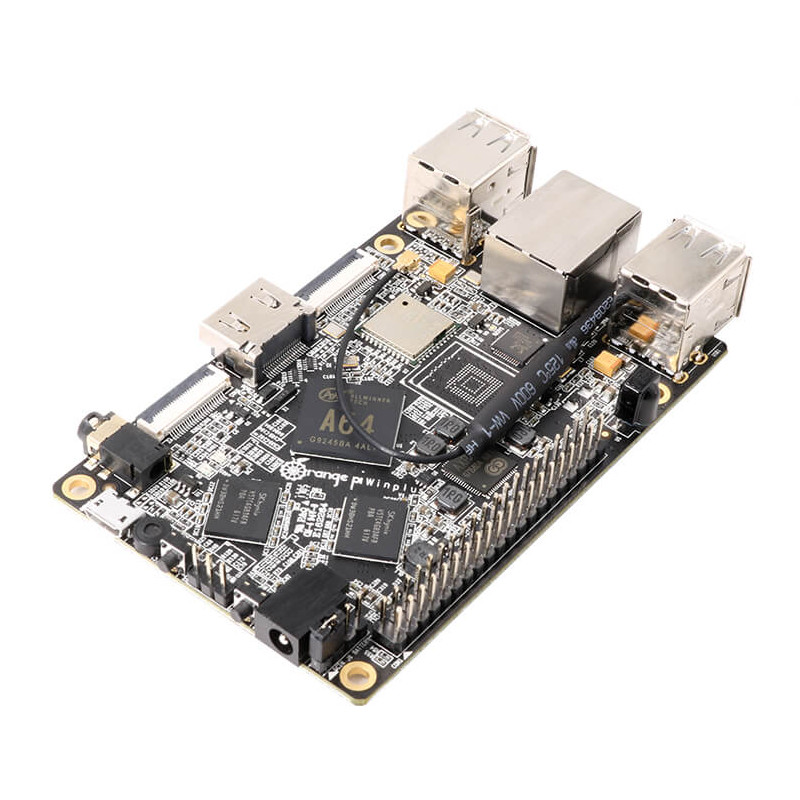

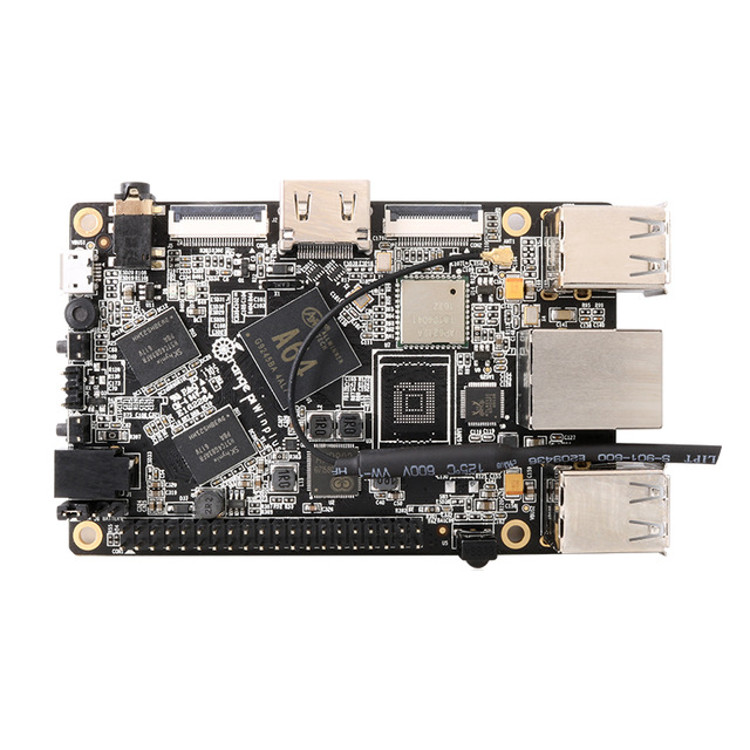

Orange Pi Win Plus уместил все компоненты на плате габаритами 93 x 60 мм. В их число входит однокристальная система Allwinner A64, имеющая четыре ядра ARM Cortex-A53 и GPU Mali-400MP2. Объем ОЗУ DDR3 составляет всего 2 ГБ, на плате также разведено место для модуля eMMC, но в актуальной версии оно пустует и роль накопителя на себя должна взять опциональная карта памяти microSD.

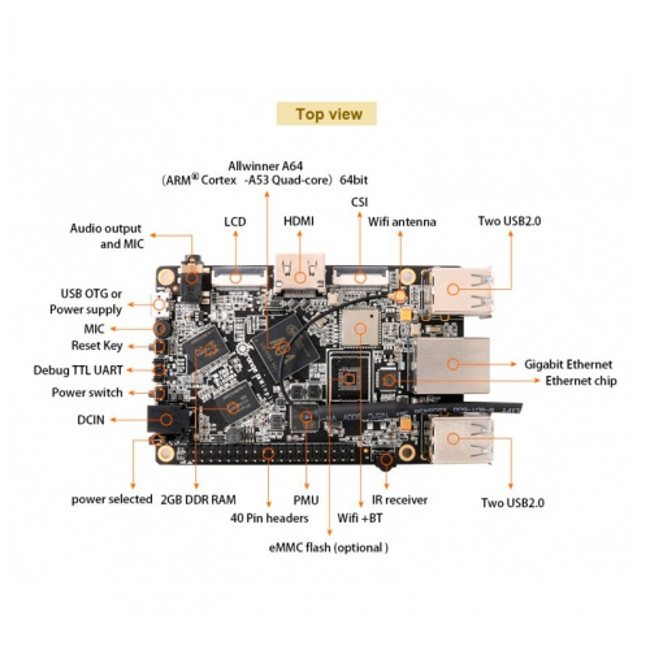

Кроме коннектора MIPI DSI для подключения ЖК-панели есть видеовыход HDMI 1.4 и MIPI CSI для камеры разрешением до 5 Мп. Сетевой порт Gigabit Ethernet дополнен беспроводным контроллером Ampak AP6212 с поддержкой Wi-Fi 802.11n и Bluetooth 4.2. Распаяны четыре порта USB 2.0 и один microUSB с поддержкой OTG, 40 выводов GPIO, трехконтактный UART, ИК-приемник, кнопки питания и перезагрузки. Отдельный джампер отвечает за выбор источника питания: порт microUSB или внешний адаптер с выходным напряжением 5 В.

Видео вход: CSI камера (поддерживает 8-битный YUV422 CMOS интерфейс, поддерживает CCIR656 протокол NTSC и PAL, поддерживает видео до 1080P, 30fps)

Главная особенность одноплатных компьютеров Orange Pi Win и Win Plus в том, что они поддерживают операционную систему Windows 10 IoT, в дополнение к уже привычным Android, Armbian, Ubuntu, Debian и Raspbian.

Отличается от предыдущей версии увеличенным до 2Гб объемом оперативной памяти.

Для питания на плате установлен разъем 4 х 1.7 мм. Производитель рекомендует питать плату от блока на 2А 5В.

Характеристики

Общие параметры
Модель - Orange Pi Win Plus
Размеры - 93мм × 60мм
Вес – 48 г

Процессор
Модель процессора - Allwinner A64 Cortex A-53
Количество ядер процессора - 4
Частота процессора - 1200 МГц

Оперативная память
Тип оперативной памяти - DDR3 SDRAM
Размер оперативной памяти - 2

Накопители данных
Flesh - microSD (до 64 ГБ), MMC слот, 2М Spi Flash

Видеокарта
Модель видеочипа - Mali400MP2
Частота - 600 МГц, поддерживает OpenGL ES 2.0

Интерфейсы, разъемы
Видео вход - 1x CSI входной разъем камеры
Видео выходы - HDMI с поддержкой HDCP, HDMI CEC, HDMI 30 функций
Аудио вход - микрофон
Аудио выход - HDMI
Интерфейсы периферии - Шина расширения на 40 контактов: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM, UART Интерфейс (Debug TTL UART)
USB - Четыре USB 2.0, один USB 2.0 OTG

Коммуникации
Вид доступа в Интернет - 10/100/1000 Мб/сек Ethernet RJ45
Прочее - ИК-порт
Wi-Fi - 802.11 b/g/n
Bluetooth - BT4.2

Питание
Входное напряжение - 5 В
Максимальный ток – 2 А
Подсоединение - (4.0 мм/1.7 мм) Разъём для батареи

Программное обеспечение
Установленная операционная система - без ОС
Возможные системы для установки - Android, Ubuntu, Debian, Raspberry Pi Image, Windows 10 IOT

Дополнительная информация
Кнопки - кнопка питания и сброса
Индикаторы - индикатор питания индикатор состояния
