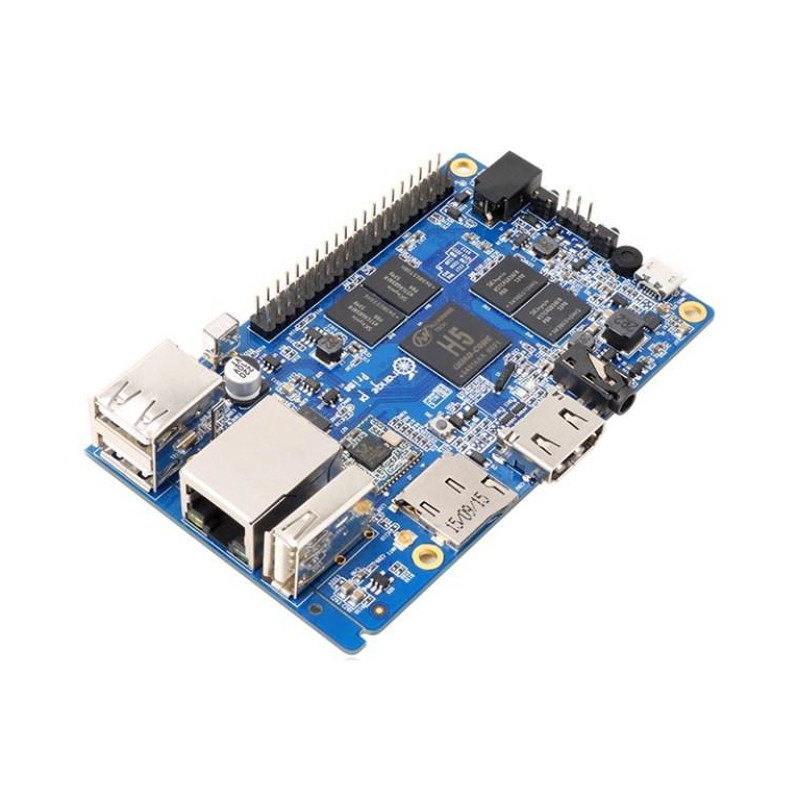

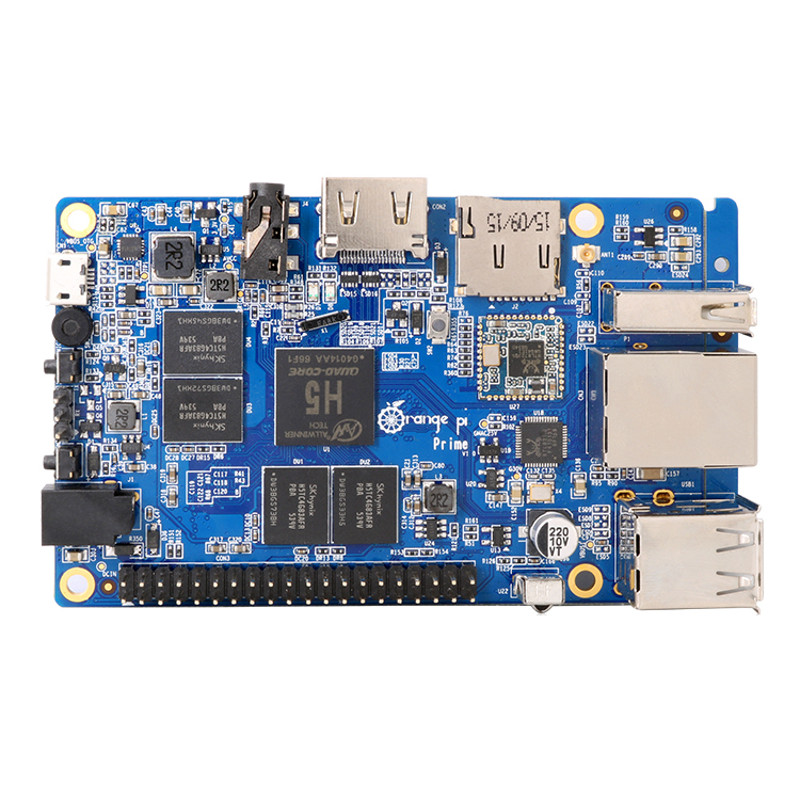

Микрокомпьютер Orange PI Prime H5

Orange Pi Prime — это улучшенная версия Orange Pi PC 2. Используется та же SoC 64-битный Allwinner H5 с 4 ядрами ARM Cortex-A53 и GPU Mali-450MP4, что быстрее своей предшественницы Mali-400. Объем оперативной памяти DDR3 увеличился до 2 ГБ и совместно с GPU, добавлены беспроводные модули связи Wi-Fi 802.11 b/g/n и Bluetooth 4.0.

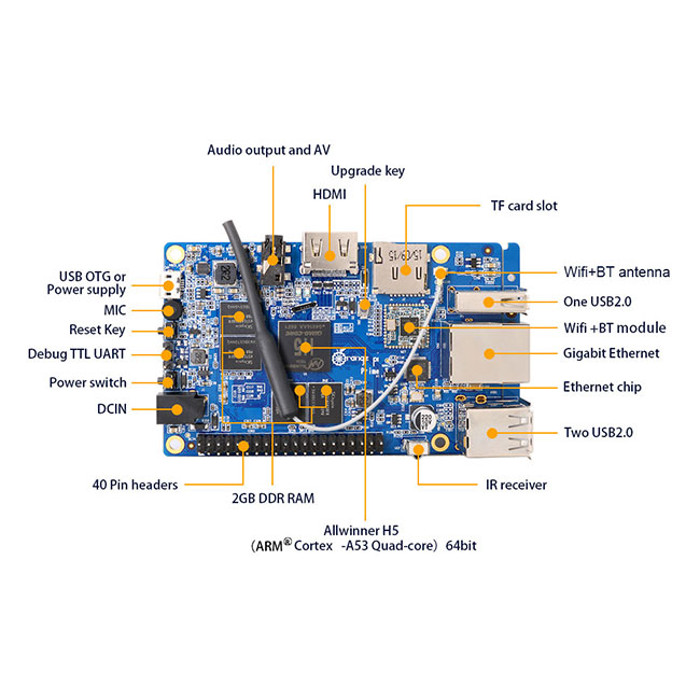

Для хранения данных и ОС поддерживает карты microSD объемом до 64GB. Также есть три полноразмерный USB 2.0 порта подключения внешних накопителей и один mini-USB с поддержкой OTG. В список аудио и видео интерфейсов входит HDMI 1.4 с поддержкой CEC, композитный порт и встроенный микрофон. Для выхода в интернет также есть Gigabit Ethernet.

Для подключения камеры разрешением до 5 Мп на плате есть коннектор MIPI CSI, 40 выводов общего назначения (GPIO) совместимых с Raspberry Pi, три UART порта, один из которых можно использовать для отладки (терминал linux), ИК-приемник, две кнопки, питания и перезагрузки. Питание можно подавать через выделенное гнездо, от адаптера 5 В, 2 А.

На Orange Pi Prime можно установить образы ОС Android, Ubuntu Desktop, Armbian, Arch Desktop, и Debian Desktop и др.

Характеристики

Общие параметры
Модель - Orange Pi Prime
Размеры - 98 мм × 60 мм
Вес – 68 г

Процессор
Производитель процессора - Allwinner H5 Quad-core
Модель процессора - Cortex-A53, 64 bit, H.265/HEVC 4K 1.2-1.6 ГГц, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache
Количество ядер процессора - 4
Частота процессора - 1200 МГц.

Оперативная память
Тип оперативной памяти - DDR3 SDRAM
Размер оперативной памяти - 2 Гб

Накопители данных
Flesh – microSD (до 64 ГБ), NOR Flash (опционально)

Видеокарта
Производитель видеочипа - ARM
Модель видеочипа - Mali450 Hexa-core
Частота – 650 МГц

Интерфейсы, разъемы
Видео вход - 1x CSI входной разъем камеры
Аудио вход - Встроенный микрофон
Видео выходы - HDMI с поддержкой HDCP, HDMI CEC, HDMI 30 функций
Аудио выход - Через HDMI, mini-jack (3,5 мм)
USB - 3 х USB 2.0, 1 х USB 2.0 OTG
Другие разъёмы - Шина расширения на 40 контактов: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM, UART Интерфейс (Debug TTL UART)

Коммуникации
Ethernet - 10/100/1000M Ethernet RJ45
Прочее - ИК-порт
Wi-Fi - 802.11n
Bluetooth - 4.0

Питание
Входное напряжение - 5 В
Максимальный ток - 2 А
Подсоединение - (4.0 мм/1.7 мм), не поддерживается питание платы через OTG

Программное обеспечение
Установленная операционная система - без ОС
Возможные системы для установки - Ubuntu, Debian, Raspbian, Android, Lubuntu, Raspberry Pi Image

Дополнительная информация
Кнопки - кнопка питания и сброса
Индикаторы - индикатор питания, индикатор состояния
