Микрокомпьютер Orange PI PC Plus

Микрокомпьютер Orange PI PC Plus

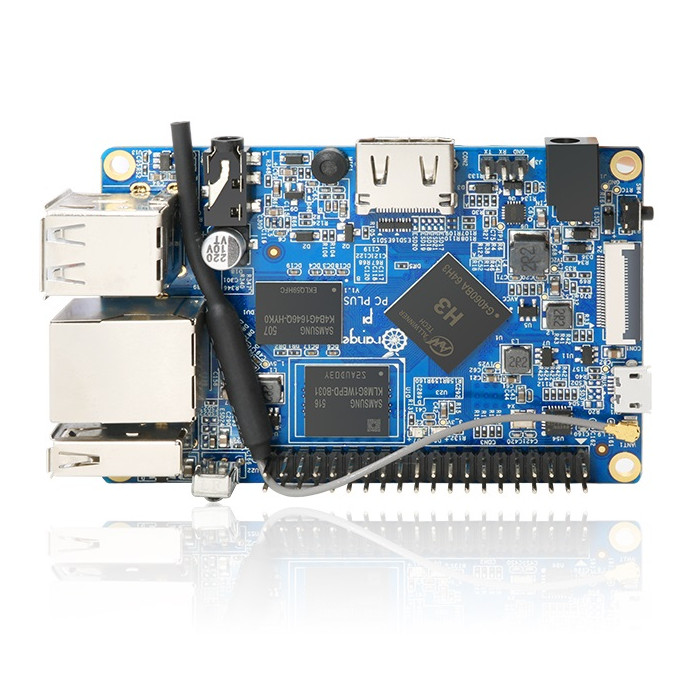

Orange Pi PC Plus — улучшенная версия одной из популярных плат линейки Orange Pi — Orange Pi PC. Отличается добавленным Wi-Fi и 8 ГБ EMMC Flash. Как и свой прародитель, Orange Pi PC Plus построен на базе четырёхъядерного процессора AllWinner H3 (SoC). Графический процессор (GPU) Mali-400MP2, поддерживает воспроизведение 4K P30 видео. Объем оперативной памяти 1 ГБ DDR3, совместно с GPU.

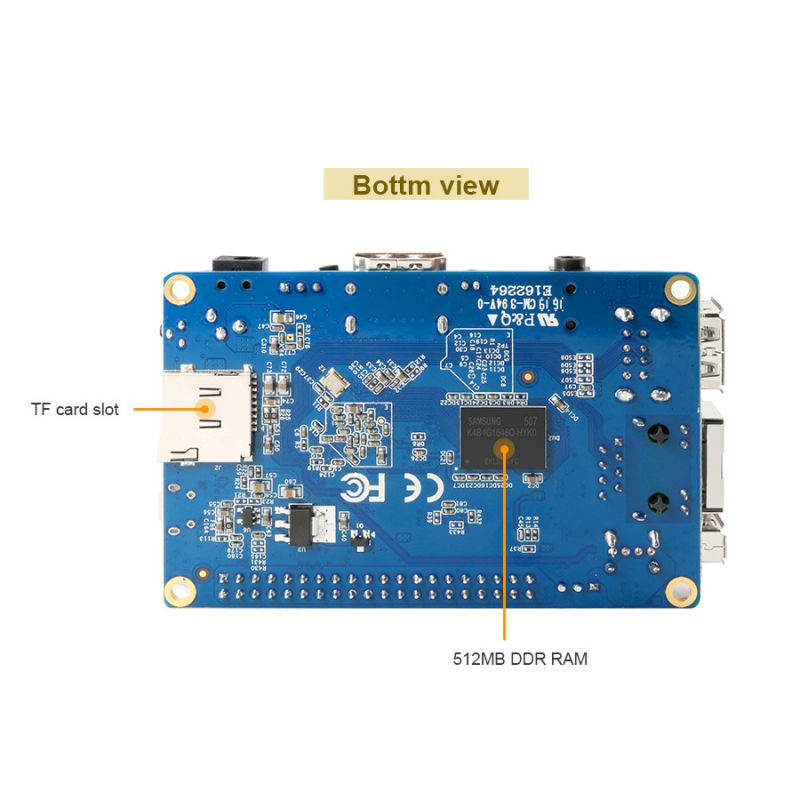

Установить ОС и хранить данные, кроме встроенной EMMC, можно и на microSD карту памяти до 64 ГБ.

Подключиться к интернету можно по LAN и Wi-Fi. Так же есть 3 полноразмерный USB 2.0 порта и один mini-USB с поддержкой OTG. Есть встроенный микрофон, 3.5 джек для аудио выхода, ИК-приемник, контактная площадка UART.

Для питания платы рекомендуется использовать сетевой адаптер с выходным напряжением 5 В и силой тока 2 А и больше. Питание платы через USB-OTG не поддерживается. Монитор подключается к выходу HDMI, а также предусмотрен разъем DSI для подключения дисплея. Через MIPI-CSI слот можно подключить камеру с разрешением до 5 Мп. Orange Pi PC Plus имеет 40 программируемых контактов общего назначения (GPIO).

Orange Pi PC Plus поддерживает ОС: Android, Ubuntu, Lubuntu, Debian, Armbian, Raspbian и др..

Микрокомпьютер Orange PI PC Plus технические характеристики

Процессор - H3 четырехъядерный процессор Cortex-A7 1600 мГц (реальная чатсота 1200 мГц)
Видеопроцессор (GPU) - Mali400MP2 GPU @ 600 мГц с поддержкой OpenGL ES 2.0 Поддерживает OpenGL ES 2.0
Оперативная память - DDR3 1 Гб (совместно с GPU)
Поддерживаемые карты памяти - Максимум 64 ГБ, MMC слот
Встроенная память (EMMC) - 8 Гб flash
Wi-Fi - Да
LAN - 10/100 Мб/сек
Видео-вход - В CSI входной разъем камеры: Поддерживает CCIR656 протокола для NTSC и PAL. Поддерживает видео захвата решение до 1080P @ 30fps
Аудио-вход - Микрофон
Видео-выход - HDMI с поддержкой HDCP. Поддерживает HDMI CEC. Поддержка HDMI 30 функции.
Аудио-выход - Через HDMI и 3,5 jack
Источник питания - Вход постоянного тока без поддержки USB OTG
Порты USB - USB 2.0 х 3 штуки, USB 2.0 OTG х 1 штука
Другие разъёмы - 40-пиновый совместимый с Raspberry Pi B+ и GPIO(1x3)
GPIO (1x3) - UART
Светодиоды - Индикатор питания, индикатор состояния
Поддерживаемые ОС - Android, Ubuntu, Debian, Raspberry Pi Image и другие
Кнопки - Кнопка питания
Размер - 85 мм x 55 мм
Вес - 38 г
