Микрокомпьютер Orange PI PC 2 v1.1

Микрокомпьютер Orange PI PC 2

Orange Pi PC 2 — новая разработка от Shenzhen Xunlong, пришедшая на замену знаменитой Orange Pi PC. Она была представлена в ноябре 2016 года. Orange Pi PC 2 работает под управлением 64-битного Allwinner H5 с 4 ядрами ARM Cortex-A53, который имеет встроенный ускоритель мультимедиа, аппаратное ускорение Java и встроенный сопроцессор вычисления значений с плавающей точкой.

Плата имеет высокопроизводительный 6-ядерный графический процессор Mali-450, включающий в себя 2 Geometry Processors (GP) и 4 Pixel Processors, имеет 4х-кратное полноэкранное сглаживание, поддерживает OpenGL ES 2.0 / 1.1 / 1.0, OpenVG 1.1, EGL. Тактовая частота в 700 МГц, за счет чего Mali-450 работает в два раза быстрее своей предшественницы Mali-400. Графика получила существенную оптимизацию энергопотребления, также была улучшена архитектура и уменьшена пропускная способность памяти.

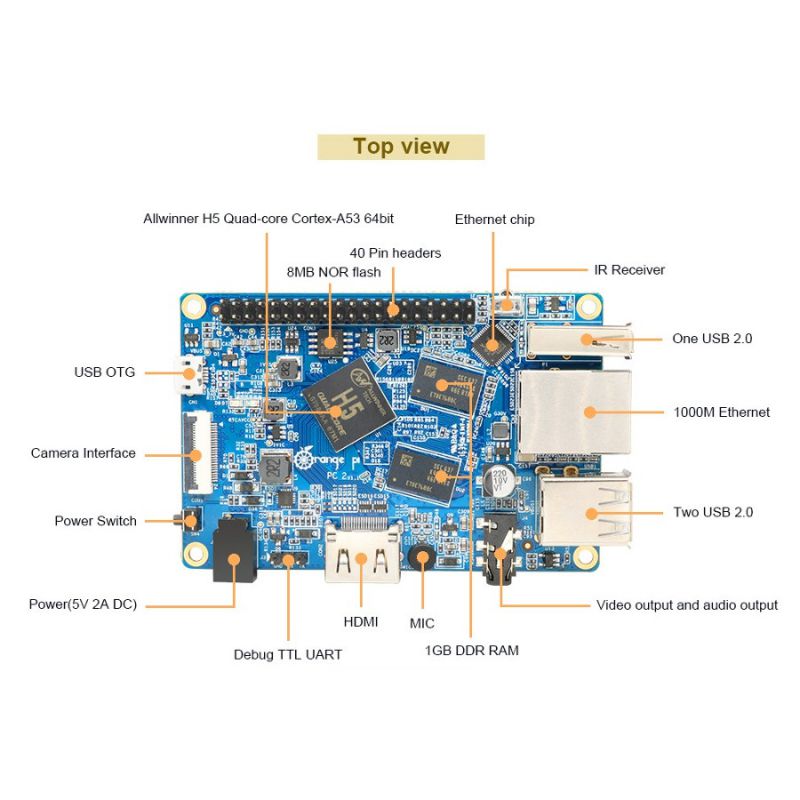

Orange Pi PC 2 располагает оперативной памятью 1GB RAM DDR3 (совместно с GPU), гигабитным Ethernet, поддерживает карты microSD объемом до 64GB, имеет встроенную память NOR Flash на 2 МБ, что позволит хранить в ней Uboot, что в свою очередь делает возможным загрузку устройства по сети или с USB носителя. Также есть три полноразмерный USB 2.0 порта и один mini-USB с поддержкой OTG. Есть ИК-приемник, встроенный микрофон и 3.5 джек для аудио и видео выхода. Можно подключить камеру до 5 Мп через MIPI-CSI слот, а монитор подключается к выходу HDMI. Orange Pi PC 2 имеет 40 программируемых контактов общего назначения (GPIO), совместимых с Raspberry Pi.

Рекомендуется использовать сетевой адаптер с выходным напряжением 5 В и силой тока от 2 А и не поддерживается питание платы через USB-OTG.

На Orange Pi PC 2 можно установить образы Android, Ubuntu, Debian, Armbian, Arch Linux и др..

Микрокомпьютер Orange PI PC 2 технические характеристики

Процессор - Allwinner H5 Quad-core 64-bit Cortex-A53 H.265/HEVC 4K 1.2-1.6 ГГц, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache
Видеопроцессор (GPU) - Mali450 поддерживает OpenGL ES 2.0/1.1/1.0, OpenVG 1.1, EGL
Оперативная память - DDR3 1 Гб (совместно с GPU)
Поддерживаемые карты памяти - Максимум 64 ГБ microSD, 16Mbit NOR Flash (MX25L1606E) (2 МБ)
Ethernet - 10/100/1000Mbps Ethernet (Realtek RTL8211E)
Видео-вход - В CSI входной разъем камеры: поддерживает CCIR656 протокола для NTSC и PAL, поддерживает видео захвата решение до 1080P @ 30fps, поддержка 8-битных YUV422 CMOS, поддержка SM сенсора камеры
Видео-выход - HDMI с поддержкой HDCP. Поддерживает HDMI CEC. Поддержка HDMI 30 функции Integrated CVBS. Поддержка одновременно HDMI и CVBS
Аудио вход - Встроенный микрофон
Аудио выход - Через HDMI, mini-jack (3,5 мм)
Источник питания - Вход постоянного тока без поддержки USB OTG
Порты USB - USB 2.0 х 3 штуки, USB 2.0 OTG х 1 штука
Периферия - Шина расширения на 40 контактов: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM, UART Интерфейс (Debug TTL UART)
GPIO (1x3) - UART
Светодиоды - Индикатор питания, индикатор состояния
Поддерживаемые ОС - Android, Ubuntu, Debian, Raspbian, Lubuntu, Raspberry Pi совместимые и другие
Дополнительно - Инфракрасный порт
Кнопки - Включение
Питание - 5В 2А (4.0 мм/1.7 мм), не поддерживается питание платы через OTG
Размер - 85 мм x 55 мм
Вес - 38 г
