Микрокомпьютер Orange PI One Plus

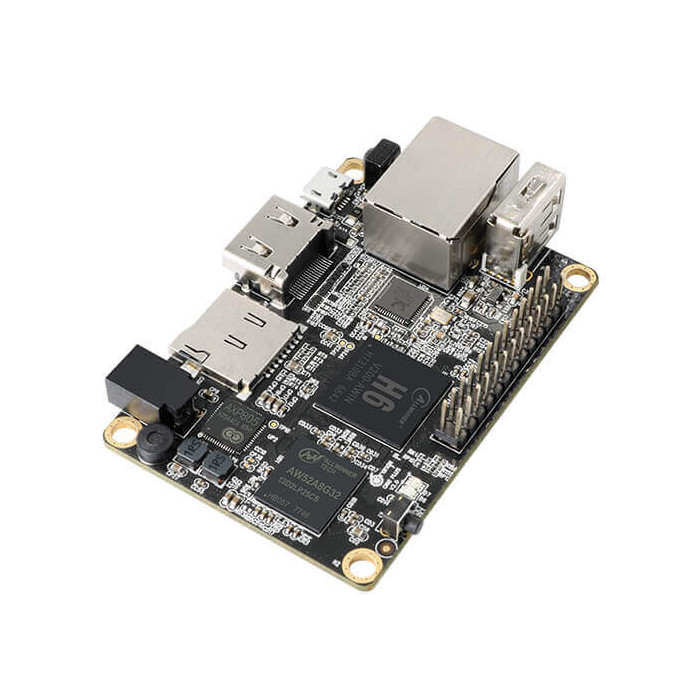

Одноплатный компьютер Orange Pi One Plus — это обновлённая версия уже устаревшего Orange Pi One.

Orange Pi One Plus оснащен новым 64-разрядной SoC AllWinner H6 с четырьмя ядрами ARM Cortex-A53 и графическим чипом Mali-T720 MP2 (двухъядерный), с поддержкой OpenGL ES3.1 и ниже, Microsoft DirectX 11 FL9_3 и адаптивной масштабируемой текстурной компрессии (Adaptive Scalable Texture Compression (ASTC)). Пакет обещает более 70 GFLOPS операций с плавающей запятой в соответствии с производителем, однако стоит отметить, что будущие дистрибутивы на базе Linux, предположительно, будут основаны на устаревшем ядре Linux 3.10, и поскольку AllWinner H6 это новый чип, некоторые функции, включая ускорение 3D-графики, могут не поддерживаться за пределами ОС Android, изначально.

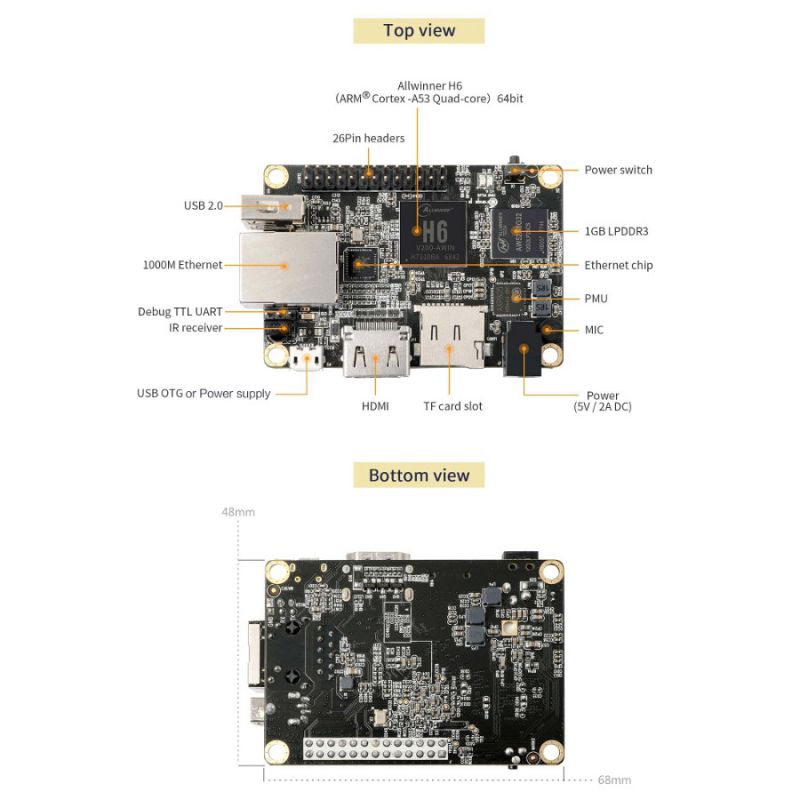

Перейдя к другим характеристикам оборудования, Orange Pi One Plus располагает 1 ГБ оперативной памяти LPDDR3, которая совместно используется графическим процессором и имеет слот для карт microSD для хранения до 32 ГБ. Он обеспечивает выход HDMI 2.0a для видео 4K с частотой 60 Гц с поддержкой HDR, HDCP 2.2 и CEC, микросхема RTL8211e обеспечивает гигабитный Ethernet. Одноплатный компьютер оснащен одним полноразмерным USB 2.0 и разъемом microUSB 2.0, 26-контактным разъемом для подключения периферийных устройств низкого уровня, 3-контактным разъемом последовательной консоли для отладки, а также имеет светодиод питания и состояния. Orange Pi One Plus весит всего 45 грамм, а габариты платы 68 х 48 мм.

Применён SoC Allwinner H6, на основе 4х ядер Cortex-A53. Видеосистема Mali-T720 (поддержка OpenGL ES 3.0 и DirectX 11).

Выход в сеть через LAN 10/100/1000 Mб/с (RTL8211). На борту один полноразмерный порт USB 2.0 и один mini-USB с поддержкой OTG. Поддерживается питание платы через USB-OTG.

Orange Pi One Plus можно питать от 5-вольтового адаптера, также поддерживается питание через разъём micro-USB OTG. Работает под ОС Android 7.0 Nougat, также обещают Debian и Ubuntu.

Характеристики

Общие параметры
Модель - Orange Pi One Plus
Размеры - 85,6 х 53,98 х 17мм
Вес - 45 грамм

Процессор
Производитель - ARM
Модель процессора - ARM Cortex-A53, 64bit, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache
Количество ядер процессора - 4
Частота процессора - 1800 МГц

Оперативная память
Тип оперативной памяти – LPDDR3 SDRAM
Размер оперативной памяти - 1 Гб

Накопители данных
Flesh - внешняя карта памяти SD/MMC/SDIO, макс. 32 ГБ (в комплект не входит)

Видеокарта
Модель видеочипа - Двухъядерный ARM Mali-T720
Частота - 650 МГц

Интерфейсы, разъемы
Видео выход - HDMI 2.0a TX с HDCP 2.2
Аудио вход - Встроенный микрофон
Аудио выход - HDMI 2.0a

Коммуникации
Вид доступа в Интернет - Ethernet LAN 10/100/1000 Mб/с (RTL8211)
Прочее - ИК-порт
Периферия GPIO(2×13) - Шина расширения на 26 контактов: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM

Программное обеспечение
Установленная операционная система - без ОС
Возможные системы для установки - Android, Ubuntu, Debian

Питание
Входное напряжение - 5В
Максимальный ток - 2А
Подсоединение - (4.0 мм/1.7 мм), поддерживается питание платы через OTG
Модуль управления питанием (PMU) - AXP805

Дополнительная информация
Кнопки - кнопка питания
Индикаторы - индикатор питания индикатор состояния
