Микрокомпьютер Orange PI One H3

Описание

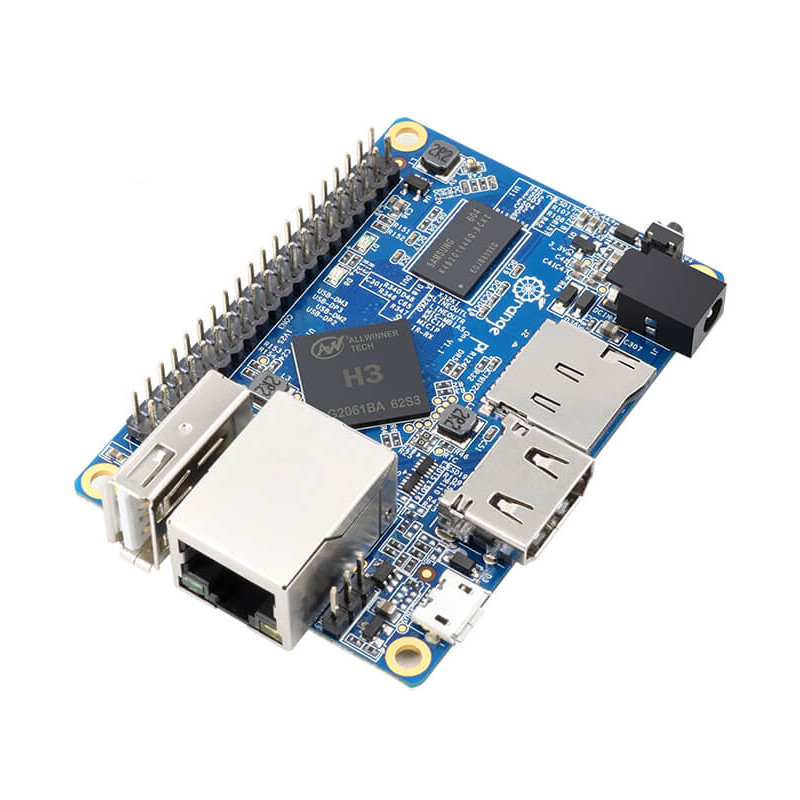

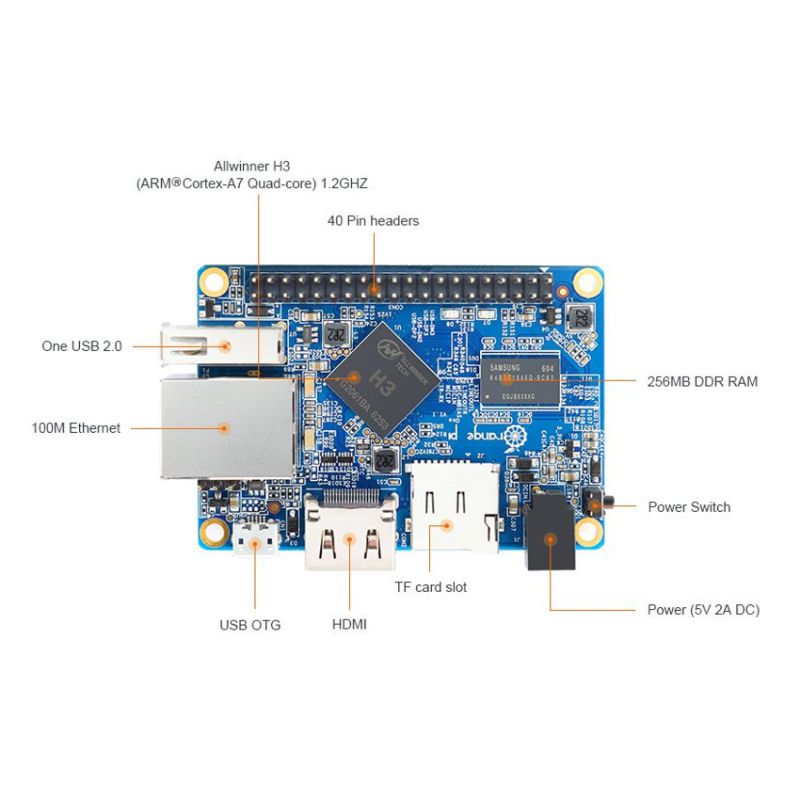

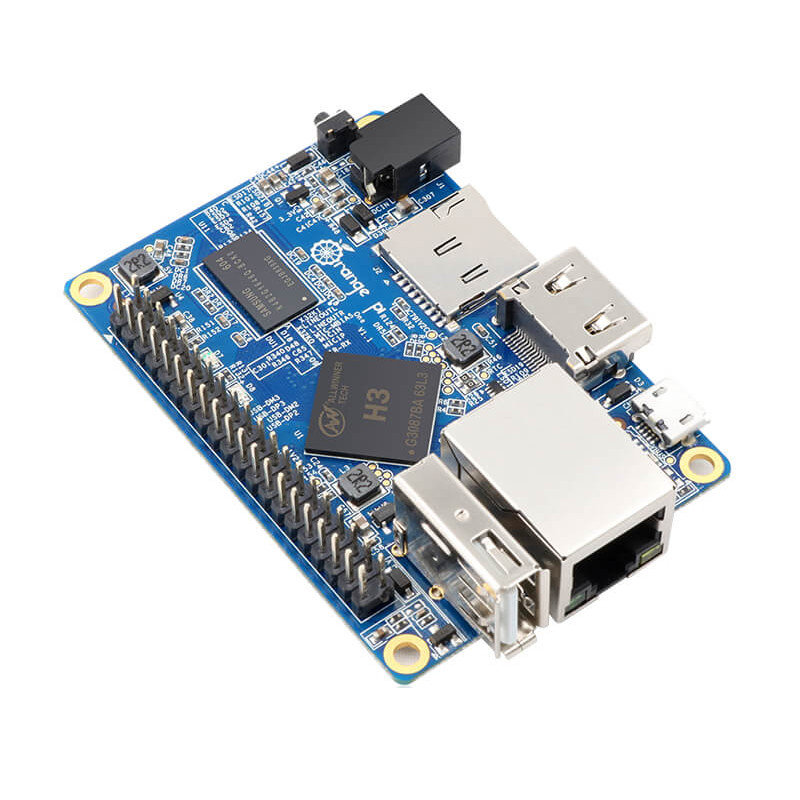

 Микрокомпьютер ORANGE PI ONE выполнен на базе процессора Cortex-A7 AllWinner H3 SoC (чип на кристалле) и укомплектован графическим ускорителем Mali-400MP2, 512 МБ оперативной памяти. Миниатюрный одноплатный компьютер привлекает наличием сетевого адаптера Ethernet (RJ-45), видеовыхода HDMI, портов USB 2.0x2 для взаимодействия с периферийными устройствами. Устройство не имеет предустановленной ОС и может работать с версиями операционных систем Android и Linux.

Роль модуля долговременной памяти в микрокомпьютере ORANGE PI ONE может выполнять подключаемая в соответствующий слот карта памяти microSD объемом до 64 ГБ. Устройство поддерживает расширение имеющейся конфигурации, модернизацию и может стать объектом интереса энтузиаста, занимающегося сборкой компьютерных систем. На его основе любитель технического творчества может собрать малогабаритный десктоп, автоматизированный робототехнический комплекс, систему управления оборудованием и т. д.
Потребляемая мощность «апельсина» достигает 10 ватт и рекомендуется использовать сетевой адаптер с выходным напряжением 5 В и силой тока 2 А. Питание платы через USB-OTG не поддерживается. Можно подключить монитор через HDMI, CSI камеру с разрешением до 5 Мп. Orange Pi One имеет 40 программируемых контактов общего назначения (GPIO). Гребёнка полностью совместима с Raspberyy Pi B+.

Orange Pi One совместим с компонентами для других компьютеров серии Orange – более мощным Orange Pi PC и Orange Pi Lite с модулем Wi-Fi вместо порта Ethernet.

Характеристики

Общие параметры
Модель - ORANGE PI ONE
Основной цвет - синий
Размеры - 69 мм × 48 мм
Вес – 36 г

Процессор
Производитель процессора - AllWinner H3
Модель процессора - Cortex-A7, 32bit
Количество ядер процессора - 4
Частота процессора - 1200 МГц.

Оперативная память
Тип оперативной памяти - DDR3 SDRAM
Размер оперативной памяти - 512 Мб

Накопители данных
Flesh - внешняя карта памяти SD/MMC/SDIO, макс. 64 ГБ (в комплект не входит);

Видеокарта
Производитель видеочипа - ARM
Модель видеочипа - Mali400 MP2
Объем видеопамяти – нет
Частота - 600 МГц, поддерживает OpenGL ES 2.0

Интерфейсы, разъемы
Видео вход - CSI входной разъем камеры, поддерживает 8-битные YUV422 CMOS матрицы, поддерживает CCIR656 протокол для NTSC и PAL, поддерживает видео захват решением до 1080P x 30fps
Аудио вход - нет
Видео выходы - HDMI выход с поддержкой HDCP
Аудио выход - HDMI
Интерфейсы периферии - USB 2.0, GPIO, micro USB
Другие разъёмы - 40-пиновый совместимый с Raspberry Pi B+ и GPIO(1×3)

Коммуникации
Вид доступа в Интернет - Ethernet (RJ-45)
Скорость сетевого адаптера - 100 Мбит/с
Прочее - ИК-порт
Wi-Fi - Нет

Питание
Входное напряжение - 5 В
Максимальный ток – 1.5 А
Подсоединение - нельзя запитать через USB OTG вход

Программное обеспечение
Установленная операционная система - без ОС
Возможные системы для установки - Android 4.4, Ubuntu, Debian, образ Rasberry Pi

Дополнительная информация
Дополнительное встроенное оборудование - MMC слот
Кнопки - кнопка питания
Индикаторы - индикатор питания индикатор состояния
