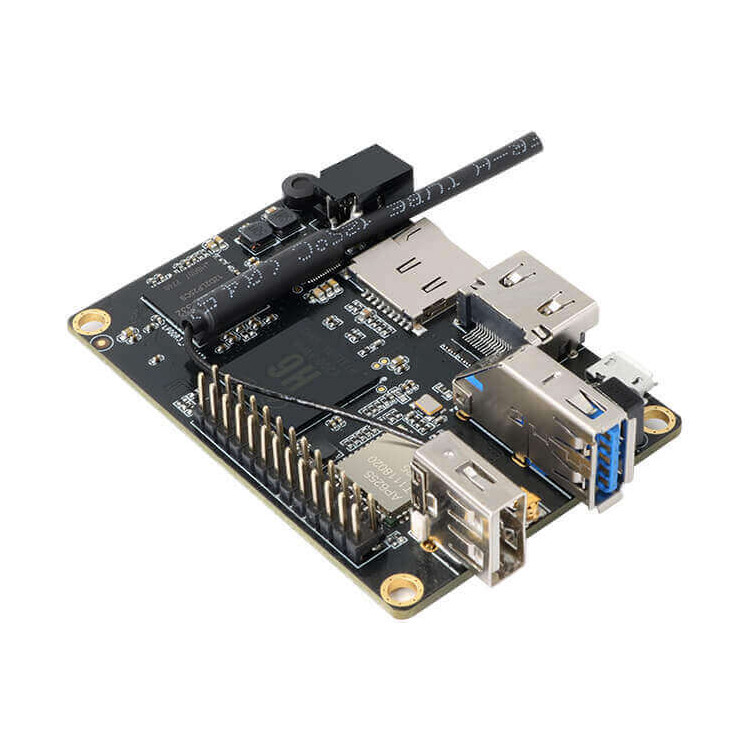

Микрокомпьютер Orange PI Lite 2

Одноплатный компьютер Orange Pi Lite 2 — это модернизированный Orange Pi Lite путем установки в него SoC Allwinner H6 вместо H3.

Orange Pi Lite 2 оснащен новым 64-разрядной SoC AllWinner H6 с четырьмя ядрами ARM Cortex-A53 и графическим двухъядерным чипом Mali-T720 MP2, с поддержкой OpenGL ES3.1/3.0/2.0/1.1, OpenCL 1.1, Microsoft DirectX 11 FL9_3 и адаптивной масштабируемой текстурной компрессии (Adaptive Scalable Texture Compression (ASTC)).

Также Orange Pi Lite 2 располагает в два раза больше оперативной памяти — 1 ГБ LPDDR3, которая совместно используется с графическим процессором, имеет слот для карт microSD для хранения до 32 ГБ. Компьютер обеспечивает выход HDMI 2.0a для видео 4K с частотой 60 Гц с поддержкой HDR, HDCP 2.2 и CEC. Выход в сеть через Wi-Fi AP6255, IEEE 802.11 AC/b/g/n, BT4.1. На борту один полноразмерный порт USB 2.0 и один mini-USB с поддержкой OTG, а также один полноценный порт USB 3.0. Для подключения периферийных устройств низкого уровня Orange Pi Lite 2 оснащен 26-контактным разъемом, 3-контактным разъемом последовательной консоли для отладки, а также имеет светодиод питания и состояния. Весит всего 45 грамм, а габариты платы 68 х 48 мм.

Orange Pi Lite 2 можно питать от 5-вольтового адаптера на 3 А, также поддерживается питание через разъём micro-USB OTG. На питании платы стоит контроллер питания AXP805, защита от перенапряжения (OVP), защита от пониженного. Работает под ОС Android 7.0 Nougat, также обещают Debian и Ubuntu.

Orange Pi Lite 2 предназначен для тех, кто хочет начать создавать технологии, а не просто потреблять их. Это простой, веселый и полезный инструмент, который вы можете использовать, чтобы начать контролировать мир вокруг себя.

Характеристики микрокомпьютера Orange Pi Lite 2

Общие параметры
Модель - Orange Pi Lite 2
Размер - 69 x 48 мм
Вес – 50 гр

Процессор
Производитель - Allwinner H6 V200 SoC
Модель процессора - ARM Cortex-A53, 64bit, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache
Количество ядер - 4
Система на кристалле (SoC) - Allwinner H6 V200 (CPU + GPU)
Частота процессора - 1.8 ГГц

Оперативная память
Тип оперативной памяти - LPDDR3 SDRAM
Размер оперативной памяти - 1 ГБ

Накопители данных
Встроенное хранилище - TF-карта (максимум 32 ГБ) / слот для карт MMC

Видеокарта
Модель видеочипа – 2х ядерный ARM Mali-T720
Частота - 650 МГц, с поддержкой OpenGL ES3.1/3.0/2.0/1.1, OpenCL 1.1 и Microsoft DirectX 11 FL9_3, декодирования видео H265/HEVC в формате 4K@60fps (60 кадров в секунду) или 6Kx4K@30fps (30 кадров в секунду), работа с материалами H264/AVC в формате 4K@30fps. ASTC (Adaptive Scalable Texture Compression), Операции с плавающей запятой больше 70 GFLOPS

Интерфейсы, разъёмы
Видео выход - HDMI 2.0a TX с HDCP 2.2
Видео вход - Один порт Camera Serial Interface (CSI)
Аудио вход - Встроенный микрофон
Аудио выход - HDMI 2.0a
USB 2.0 - Один USB 2.0 хост, один USB 2.0 OTG
USB 3.0 - Один USB 3.0 хост
Прочее - ИК-порт
Периферия - Шина расширения на 26 контактов: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM
Отладка GPIO(1×3) - UART, ground.

Коммуникации
Wi-Fi - 802.11 AC/bb/g/n
Bluetooth – 4,1

Питание
Входное напряжение - 5 В
Максимальный ток - 3 А
Подсоединение - (4.0 мм/1.7 мм), поддерживается питание платы через OTG
Модуль управления питанием (PMU) - AXP805

Программное обеспечение
Установленная операционная система - без ОС
Возможные системы для установки - Android, Ubuntu, Debian

Прочее
Кнопки - Кнопка питания
Индикаторы - Индикатор питания, индикатор состояния
