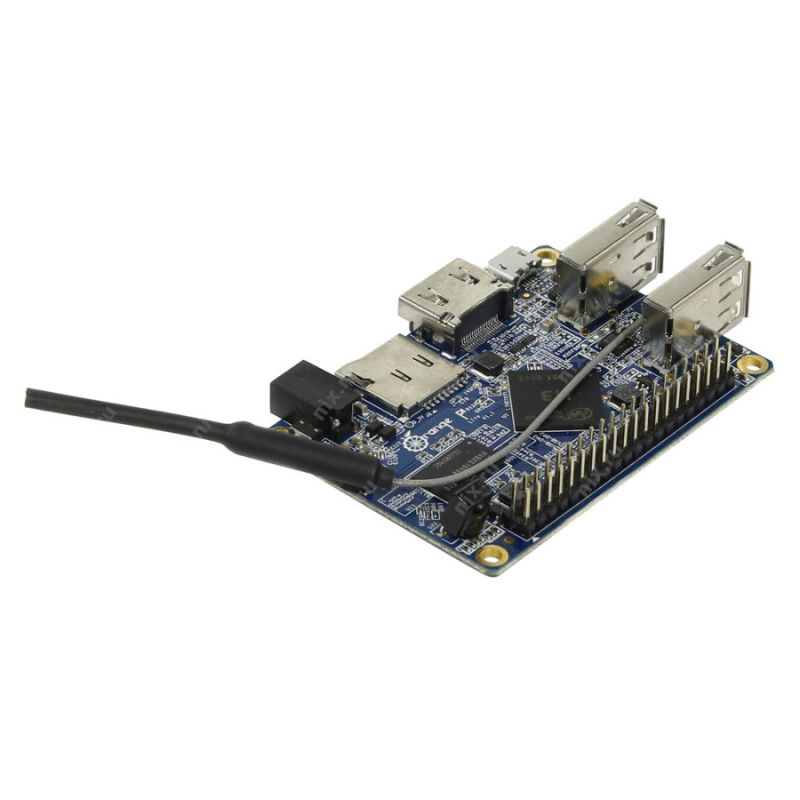

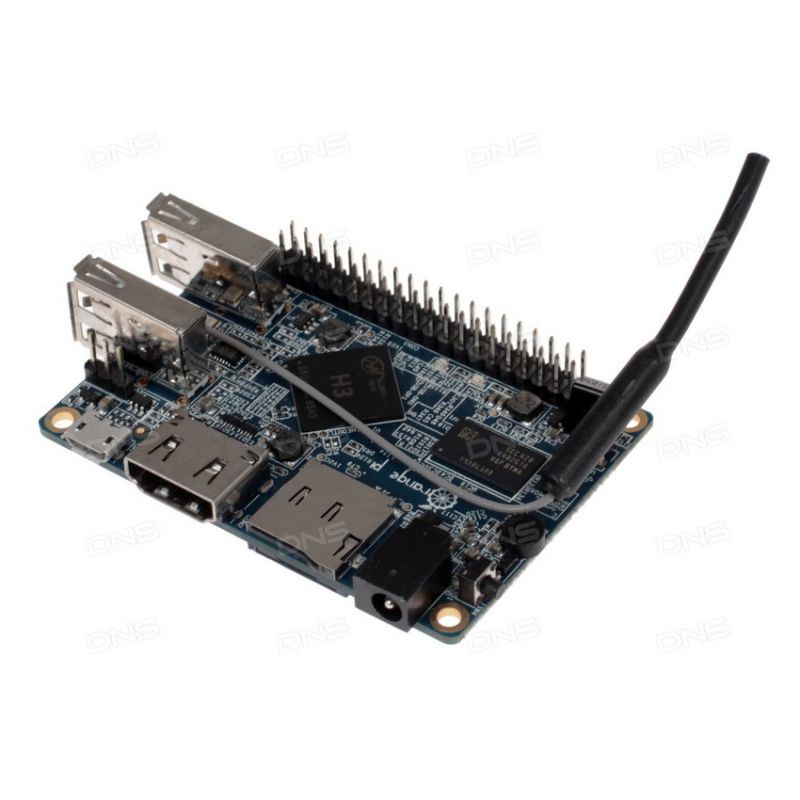

Микрокомпьютер Orange PI Lite

Orange Pi Lite — одноплатный микрокомпьютер с четырёх-ядерным процессором ARM Cortex-A7 H3. Эта плата очень похожа на Orange Pi One. Главное отличие между ними в том, что бортовая сеть у Orange Pi One 10/100 Ethernet RJ45, а у Orange Pi Lite беспроводной модуль Wi-Fi 802.11 b/g/n.

Как и на большинстве плат Orange Pi, на Orange Pi Lite стоит та же четырехъядерная SoC AllWinner H3 частотой до 1,2 ГГц с GPU Mali-400MP2 (600 МГц). Контроллер оперативной памяти поддерживает чипы стандартов DDR2 и DDR3 с обычным и пониженным напряжением питания. О цене напоминает малый объем ОЗУ DDR3, равный 512 МБ. С каждой стороны платы распаяно по одному чипу производства Samsung объёмом 256 МБ.

Как и на Orange Pi One, на Orange Pi Lite отсутствует распаянный модуль eMMC, а для хранения ОС и данных используется карта памяти microSD(XC) максимальным объёмом до 64 ГБ. Важным плюсом является беспроводной модуль Wi-Fi 802.11 b/g/n с внешней антенной. Так же есть присутствует полноразмерный USB 2.0 порт и один mini-USB с поддержкой OTG, ИК-приемник и микрофон, контактная площадка UART. Потребляемая мощность Orange Pi Lite достигает 10 ватт и рекомендуется использовать сетевой адаптер с выходным напряжением 5 В и силой тока 2 А. Не поддерживается питание платы через USB-OTG. Дисплей подключается к выходу HDMI, а для подключения камеры с разрешением до 5 Мп есть слот MIPI-CSI. Orange Pi Lite имеет 40 программируемых контактов общего назначения (GPIO). Гребёнка полностью совместима с Raspberyy Pi B+.

Описание микрокомпьютера Orange Pi Lite

Микрокомпьютер Orange Pi Lite на плате размером всего 69x48 мм может послужить основой для создания оригинального оборудования. Он не имеет корпуса, поэтому должен быть встроен куда-либо для нормальной эксплуатации.
Orange Pi Lite оборудован портом HDMI для передачи видео, 3.5 мм jack для аудио, двумя USB и одним micro USB для подключения периферических устройств. Операционная система не установлена.

Orange Pi Lite является аналогом популярного миникомпьютера Raspberry Pi. Orange Pi Lite. Компактные размеры, наличие популярных интерфейсов HDMI, USB, micro SD, WiFi, IR-port, GPIO - делают микрокомпьютер Orange Pi Lite бюджетной альтернативой микрокомпьютеру Raspberry Pi. Orange Pi Lite отличается от Orange Pi PC наличием модуля WiFi с антенной, меньшим объемом памяти, пониженной частотой процессора и отсутствием разъема RJ-45.

Orange Pi Lite поддерживает широкий набор операционных систем: Android, Ubuntu, Debian, Armbian, Raspbian, Lubuntu и др.

Микрокомпьютер поставляется без корпуса и блока питания.

Области применения:
- Образование,
- Робототехника,
- Электроника.

Характеристики микрокомпьютера Orange Pi Lite

Общие параметры
Модель - Orange Pi Lite
Основной цвет - синий
Размер - 69 мм на 48 мм
Вес - 36 г

Процессор
Производитель - Allwinner H3 SoC
Модель процессора - ARM Cortex-A7, 32bit, H3 Quad-core Cortex-A7 H.265/HEVC 4K, 32KiB Instruction + 32KiB Data L1 cache на ядро и 512KB L2 cache
Количество ядер - 4
Частота процессора - 1.2 ГГц

Оперативная память
Тип оперативной памяти - DDR3 SDRAM
Размер оперативной памяти - 512 МБ

Накопители данных
Объем встроенной флеш - памяти - нет

Видеокарта
Производитель видеочипа – AllWinner
Модель видеочипа - Mali400 MP2
Частота - 600 МГц, поддерживает OpenGL ES 2.0 OpenCL 1x, DX9_3, OpenVG, 1080p45 H.264

Интерфейсы, разъёмы
Видео выход - HDMI с поддержкой HDCP, HDMI CEC, HDMI 30 функций
Видео вход -1 x Camera Serial Interface (CSI) коннектор
Аудио вход - Микрофон
Аудио выход - Через HDMI
USB - USB 2.0 х 2 штуки, USB 2.0 OTG х 1 штука
Прочее - ИК-порт
Периферия - Шина расширения на 40 контактов: GPIO (Интерфейс ввода/вывода общего назначения), Power (+5V, +3.3V и GND), некоторые выводы могут быть использованы как UART, I2C, SPI или PWM

Коммуникации
Wi-Fi - 802.11 b/g/n
Bluetooth - есть

Питание
Входное напряжение - 5 В
Максимальный ток - 2 А
Подсоединение - (4.0 мм/1.7 мм), питание платы через OTG не поддерживается

Программное обеспечение
Установленная операционная система - без ОС
Возможные системы для установки - Android, Lubuntu, Debian, Raspbian

Прочее
Кнопки - Кнопка питания
Индикаторы - Индикатор питания, индикатор состояния
