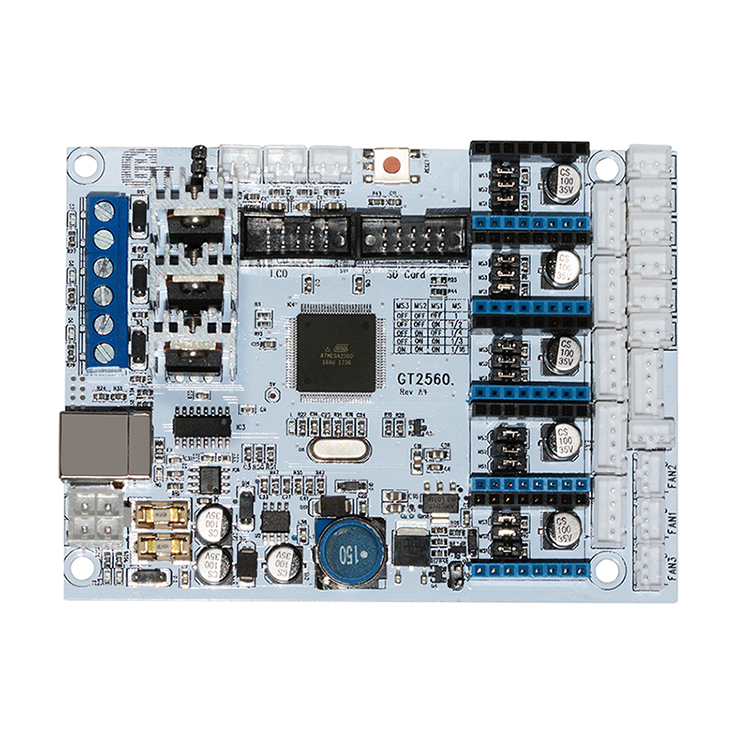

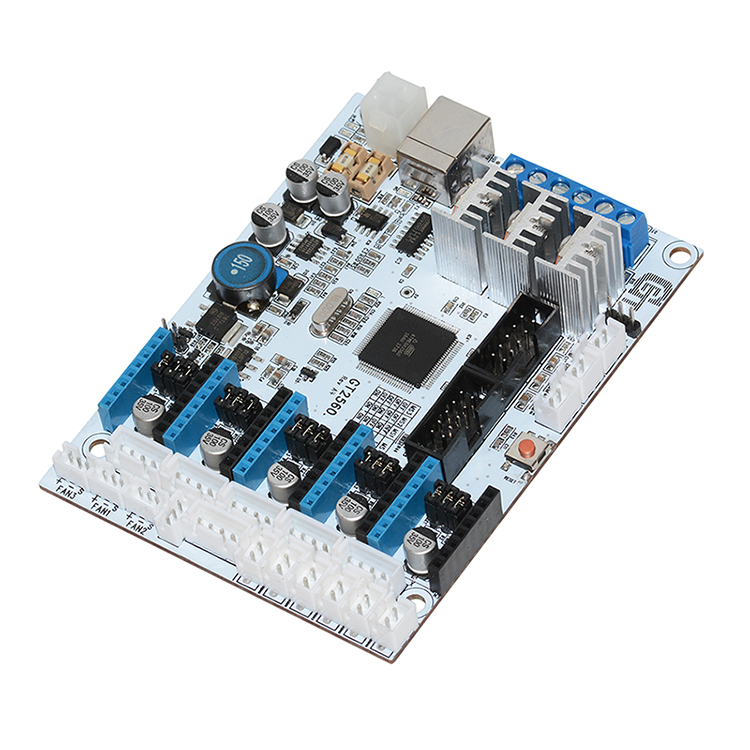

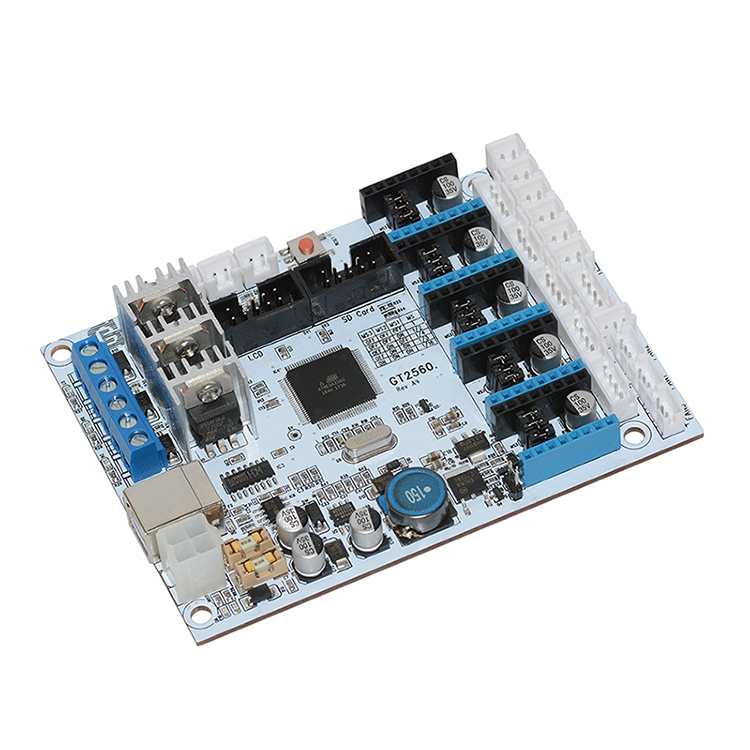

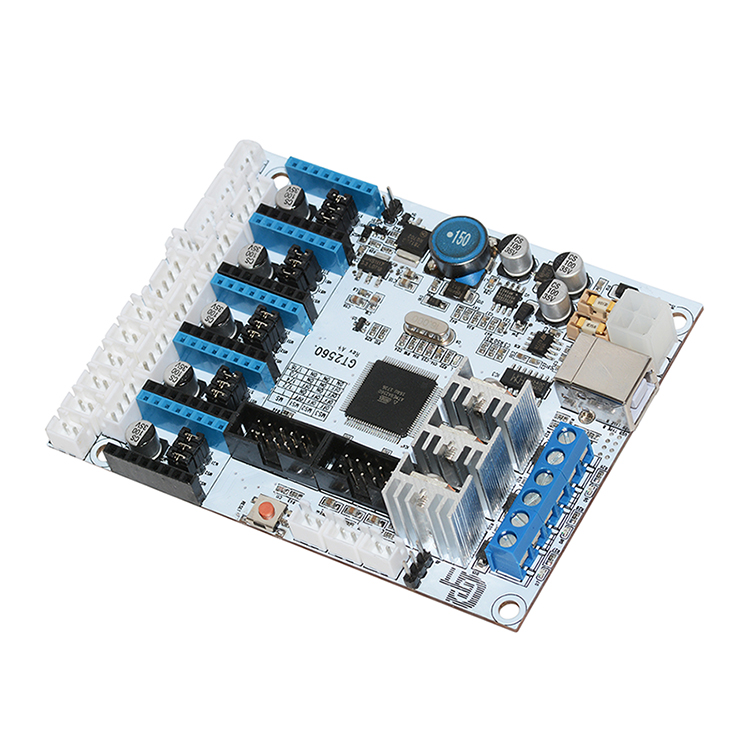

Плата GT2560 на базе ATmega2560, Rev A+

Материнская плата GT2560 полностью совместима с популярными в среде разработчиков технологиями: arduinonega2560, ultimaker и arduinoga2560me + ramps1. Особенности компоновки небольших компактных элементов корпуса, подходят для замены arduino mega2560 и arduinomega. В программном и аппаратном понимании – это аналогичные и полностью совместимы решения.

Рабочее напряжение платы GT2560 составляет 12 или 24 В. Корпус оборудован двумя разъемами для подключения к источникам питания. После подачи питания все функциональные элементы платы полноценно запитываются, поэтому нет необходимости подключения дополнительных источников энергии.

Фронтальная часть имеет 10A 3-ходовой 12V вентиляторный выход и PWM порт для подключения дополнительных устройств. Также на базе платы присутствуют мощные транзисторы MOXFET со светодиодным индикатором статуса работы. Эти транзисторы не генерируют помех, а также имеют достаточный запас мощности.

Дип-переключатели регулируют пакет сегментов привода. Плата контроллера GT2560 имеет кабельную линию USB, что делает её более стабильным mos-транзистором с трехпозиционным датчиком входа в систему и 100-миллиметровой термисторной приборной панелью, использующей теперь наиболее распространенный тип прошивки Марлин.

Плата GT2560 не только совместима с оборудованием и программным обеспечением с технологиями ArduinoMEGA256 + Ultimaker, но также включает в себя другие превосходные функции:
• защита интерфейсов уменьшает восприимчивость к помехам;
• тщательно подобранные высококачественные компоненты обеспечивают компактность платы;
• удобные монтажные крепления позволяют крепить материнскую плату в разных положениях.

Особенности платы

Интерес разработчиков вызывают интегрированные функции Arduino MEGA256 с возможность интеграции экрана Ultimaker. Он учитывает совместимость аппаратного и программного обеспечения, компактный дизайн, дополнительные возможности подключения и повышенную помехоустойчивость.

Для защиты от перегрузки есть два предохранителя SMD на плате. Диоды - как защита от обратной полярности и самовосстанавливающаяся защита от перегрузки на 5-вольтовой линии USB-порта, реализованная на базе качественных предохранителей.

Слоты для подключения 5-ти шаговых двигателей (совместимы с POLOLU, например, A4988, DRV8825 и т. Д.). Также доступно 3 канала для X / Y / Z осей и для двух экструдеров. Модуль Microstepping может быть установлен на канал с DIP-переключателями. Это намного проще и надежнее, чем при использовании мостов кодировщика. На плате присутствует вход для 3-х датчиков температуры.

Производителем платы предусмотрен разъем для ЖК-дисплея и слот для SD-карты. Платформа корректно поддерживает экранные модули LCD2004 и LCD12864. Таким образом, возможна независимая от ПК работа принтера. В качестве рабочей прошивки можно использовать программное обеспечение Marlin или другую совместимую с Ultimaker среду.

Разъёмы

Подходящие разъемы для шаговых двигателей и концевых выключателей имеют маркировку JST-XH. Разъемы для вентиляторов маркируются, как JST-PH 3 pol. – они имеют полюсное расстояние 2,00 мм. Типы XH также используются в зарядных разъемах для LiPoModellbauAccus.

При необходимости, разработчик может воспользоваться свободными активными пинами для подключения микроэлектронных компонентов с помощью пайки. Это позволяет дорабатывать системную плату на усмотрение самого пользователя. Однако особое внимание стоит уделять именно системным требованиям и совместимости компонентов. При некорректной интеграции существует вероятность, что часть моста или вся плата выйдет из строя.

Набор слотов для подключения также может изменяться по усмотрению самого пользователя. Важно учесть все нюансы функционирования систем материнской платы, перед внедрением доработок. После подключения нужно использовать для прошивки только среду Марлин. Она позволяет быстро синхронизировать все данные на низкочастотном уровне и оптимизировать работу каждого функционального элемента платы. Предусмотрена возможность выносного использования дисплея, для этого нужно использовать шлейф, который обычно входит в комплектацию экрана.
